HAMAMATSU 滨松 S13886-128 带放大器的光电二极管阵列
结合了信号处理 IC 的光电二极管阵列
这是一款结合了信号处理 IC 芯片的硅光电二极管阵列。与前代产品（S11865/S11866 系列）相比，信号处理 IC 芯片有所改进，实现了更高的灵敏度。信号处理 IC 芯片采用 CMOS 工艺，并集成时序发生电路、移位寄存器、电荷放大器阵列、钳位电路和保持电路，从而简化了外部电路配置。可以通过将多个阵列排列成一排来配置一个狭长图像传感器。对于 X 射线检测用途，还可以提供在受光面贴有磷光片的型号。
特点
-数据率：最大 1 MHz
-像元间距：0.8 mm 间距 × 128 通道
-3.3 V 电源供电
-使用电荷放大器阵列的同步积分方法
-零偏压光电二极管操作降低暗电流
-集成钳位电路可实现低噪声和宽动态范围。
-集成时序发生电路允许在两个不同的脉冲时序下操作。
-对于 X 射线检测，还可以提供在受光面贴有磷光片的型号 (S13886-128G)
| 影像尺寸 | 102.4 x 0.8 mm |
|---|
| 有效像素数 | 128 像素 |
|---|
| 像素尺寸 | 0.7 x 0.8 mm |
|---|
| 像素间距 | 0.8 mm |
|---|
| 电源电压 | 3.3 V |
|---|
| 闪烁体 | 无 |
|---|
| 灵敏度波长范围 | 200 至 1000 nm |
|---|
| 最大灵敏度波长 | 720 nm |
|---|
| 最大行速率 | 7568 行/秒 |
|---|
| 电荷放大器反馈电容 | 0.125 pF |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明 |
|---|
光谱灵敏度特性

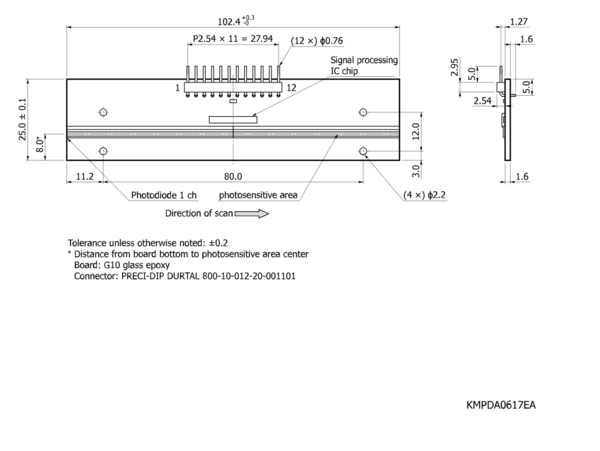

外形尺寸图（单位：mm）
