HAMAMATSU 滨松 S11865-64 带放大器的光电二极管阵列
结合了信号处理 IC 的光电二极管阵列
这是结合了信号处理 IC 芯片的硅光电二极管阵列。信号处理 IC 芯片采用 CMOS 工艺，并集成时序发生电路、移位寄存器、电荷放大器阵列、钳位电路和保持电路，从而简化了外部电路配置。还可以通过将多个阵列排列成一排来配置狭长图像传感器。对于 X 射线检测用途，还可以提供在受光面贴有磷光片的型号。C9118 系列作为专用驱动电路提供（单独出售）。
特点
-数据率：最大 1 MHz
-大像元间距：0.8 mm 间距 × 64 通道
-5 V 电源供电
-使用电荷放大器阵列进行同步积分
-借助移位寄存器执行顺序读出
-零偏压光电二极管操作降低暗电流
-集成钳位电路可实现低噪声和宽动态范围
-集成时序发生电路允许在两个不同的脉冲时序下操作
-对于 X 射线检测，还可以提供在受光面贴有磷光片的型号
(S11865-64G/-128G, S11866-64G-02/-128G-02)
| 影像尺寸 | 51.2 x 0.8 mm |
|---|
| 有效像素数 | 64 像素 |
|---|
| 像素尺寸 | 0.7 x 0.8 mm |
|---|
| 像素间距 | 0.8 mm |
|---|
| 电源电压 | 5 V |
|---|
| 闪烁体 | 无 |
|---|
| 灵敏度波长范围 | 200 至 1000 nm |
|---|
| 最大灵敏度波长 | 720 nm |
|---|
| 最大行速率 | 14678 行/秒 |
|---|
| 电荷放大器反馈电容 | 0.5 pF |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明 |
|---|

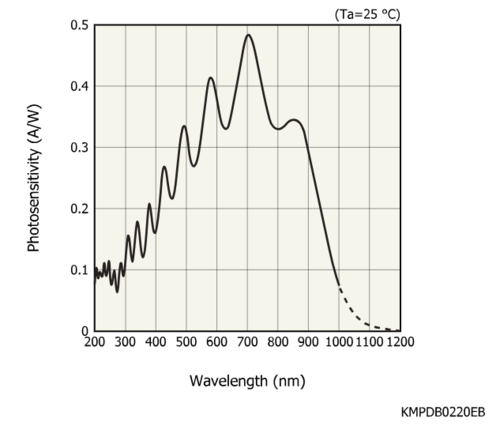

光谱灵敏度特性

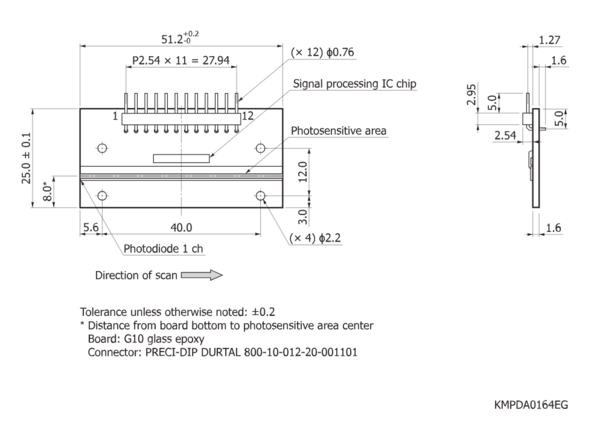

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
