HAMAMATSU 滨松 S11865-256 带放大器的光电二极管阵列
结合了信号处理 IC 的光电二极管阵列
S11865/S11866 系列是结合了信号处理 IC 芯片的硅光电二极管阵列。与前代产品（S8865/S8866 系列）相比，X 射线耐受性有所提高。信号处理 IC 芯片采用 CMOS 工艺，并集成时序发生电路、移位寄存器、电荷放大器阵列、钳位电路和保持电路，通过将多个阵列排列成一排来配置外部电路。对于 X 射线检测用途，还可以提供在受光面贴有磷光片的型号。
特点
-数据率：最大 1 MHz
-大像元间距：0.2 mm 间距 × 256 通道
-5 V 电源供电
-使用电荷放大器阵列进行同步积分
-借助移位寄存器执行顺序读出
-零偏压光电二极管操作降低暗电流
-集成钳位电路可实现低噪声和宽动态范围
-集成时序发生电路允许在两个不同的脉冲时序下操作
-对于 X 射线检测，还可以提供在受光面贴有磷光片的型号 (S11865-256G)
| 影像尺寸 | 51.2 x 0.3 mm |
|---|
| 有效像素数 | 256 像素 |
|---|
| 像素尺寸 | 0.1 x 0.3 mm |
|---|
| 像素间距 | 0.2 mm |
|---|
| 电源电压 | 5 V |
|---|
| 闪烁体 | 无 |
|---|
| 灵敏度波长范围 | 200 至 1000 nm |
|---|
| 最大灵敏度波长 | 720 nm |
|---|
| 最大行速率 | 3844 行/秒 |
|---|
| 电荷放大器反馈电容 | 0.5 pF |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明 |
|---|

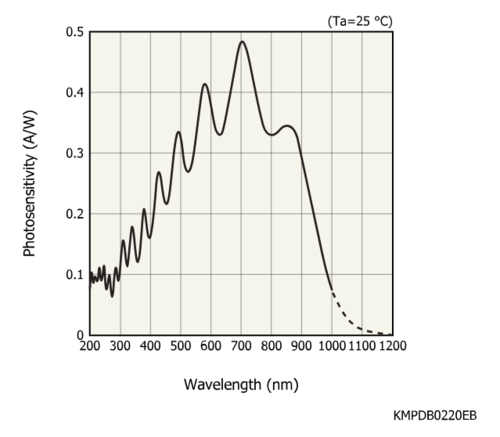

光谱灵敏度特性

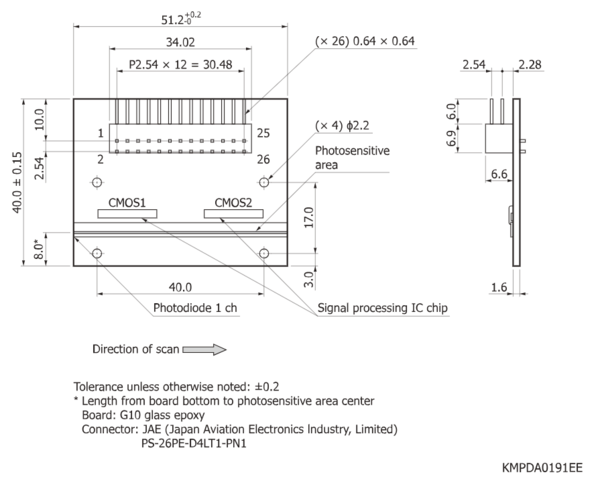

外形尺寸图（单位：mm）
