HAMAMATSU 滨松 S10783 硅 PIN 光电二极管
采用塑料封装的高速探测器
S10783 是一款高速 APC（自动功率控制）探测器，用于监测峰值波长为 660 nm 或 780 nm 的激光二极管。
特点
- 高速响应：
典型值为 300 MHz（λ = 650 nm，VR = 2.5 V），典型值为 250 MHz（λ = 780 nm，VR = 2.5 V）
- 高灵敏度：典型值为 0.46 A/W (λ = 650 nm)
- 表面贴装型
| 受光面 | φ0.8 mm |
|---|
| 像元数 | 1 |
|---|
| 封装 | 塑料 |
|---|
| 制冷 | 非冷却型 |
|---|
| 反向电压（最大值） | 20 V |
|---|
| 光谱响应范围 | 330 至 1040 nm |
|---|
| 最大灵敏度波长（典型值） | 760 nm |
|---|
| 感光灵敏度（典型值） | 0.52 A/W |
|---|
| 暗电流（最大值） | 1000 pA |
|---|
| 截止频率（典型值） | 250 MHz |
|---|
| 结电容（典型值） | 4.5 pF |
|---|
| 噪声等效功率（典型值） | 3.5×10-15 W/Hz1/2 |
|---|
| 测量条件 | Ta = 25°C，典型值，感光灵敏度：λ = 780 nm，暗电流：VR = 2.5 V，截止频率：VR = 2.5 V，λ = 780 nm，结电容：VR = 2.5 V，f = 1 MHz，噪声等效功率：VR = 2.5 V，除非另有说明 |
|---|

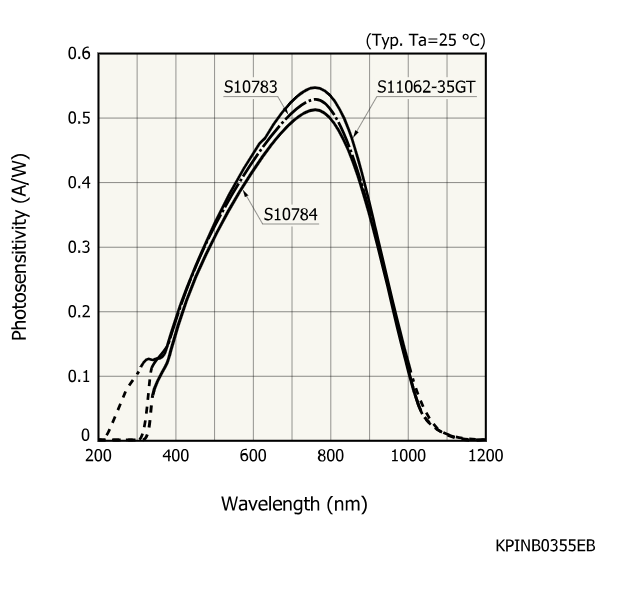

光谱灵敏度特性

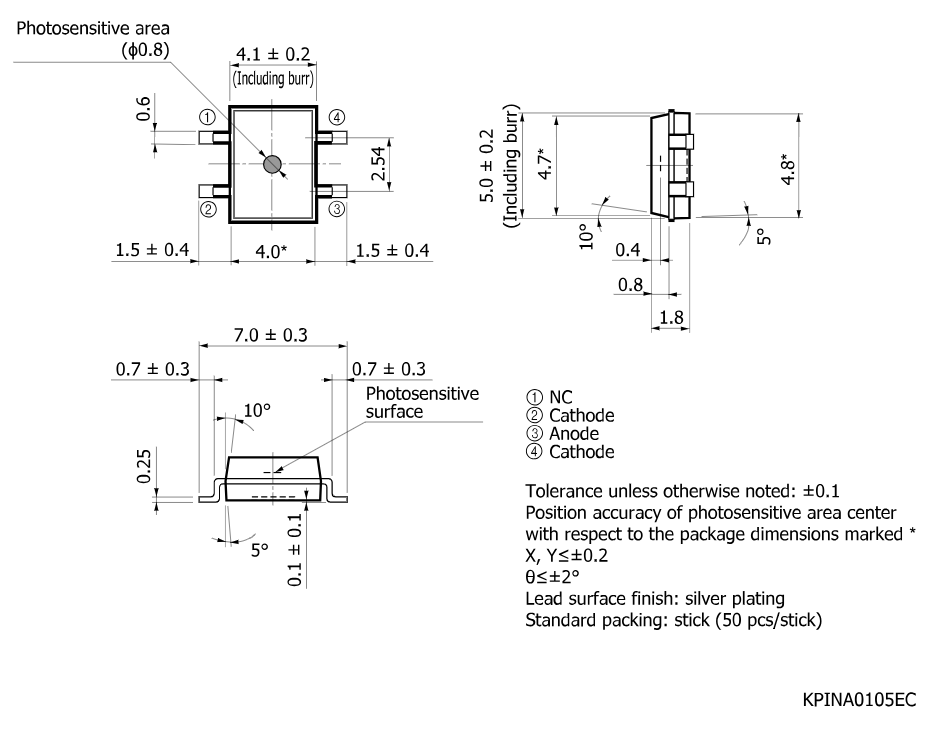

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
