HAMAMATSU 滨松 S8745-06 带前置放大器的硅光电二极管
光电二极管和前置放大器集成了反馈电阻和电容
这是一个低噪声传感器，由硅光电二极管、运算放大器、反馈电阻和电容组成，全部集成到一个小封装中。通过简单地连接到电源，它可用于低光量测量，例如分析仪器和测量仪器。光电二极管的受光面在内部连接到 GND 端子，使其高度耐受 EMC 噪声。
特点
-使用低功耗 FET 输入运算放大器
-内置 Rf = 1 GΩ 且 Cf = 5 pF
-通过外部连接的电阻实现可变增益
-低噪声、低 NEP
-具有屏蔽效果的封装
-高度抗 EMC 噪声
| 受光面 | 2.4 × 2.4 mm |
|---|
| 像素数 | 1 |
|---|
| 封装 | 金属 |
|---|
| 散热 | 非冷却型 |
|---|
| 反向电压（最大值） | 20 V |
|---|
| 灵敏度波长范围 | 340 至 1100 nm |
|---|
| 最大灵敏度波长（典型值） | 960 nm |
|---|
| 噪声等效功率（典型值） | 8×10-15 W/Hz1/2 |
|---|
| 测量条件 | 典型值 Ta = 25°C，VCC = ±15V，RL = 1MΩ，感光灵敏度：λ = λp，噪声等效功率：λ = λp，f = 10Hz，除非另有说明 |
|---|

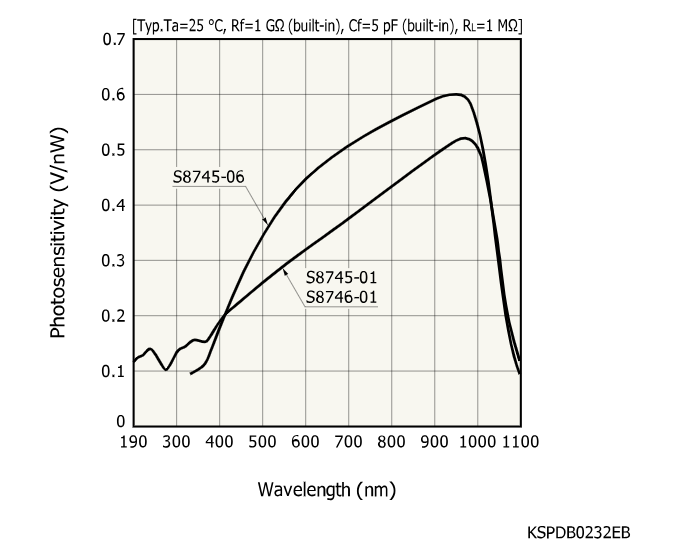

光谱灵敏度特性

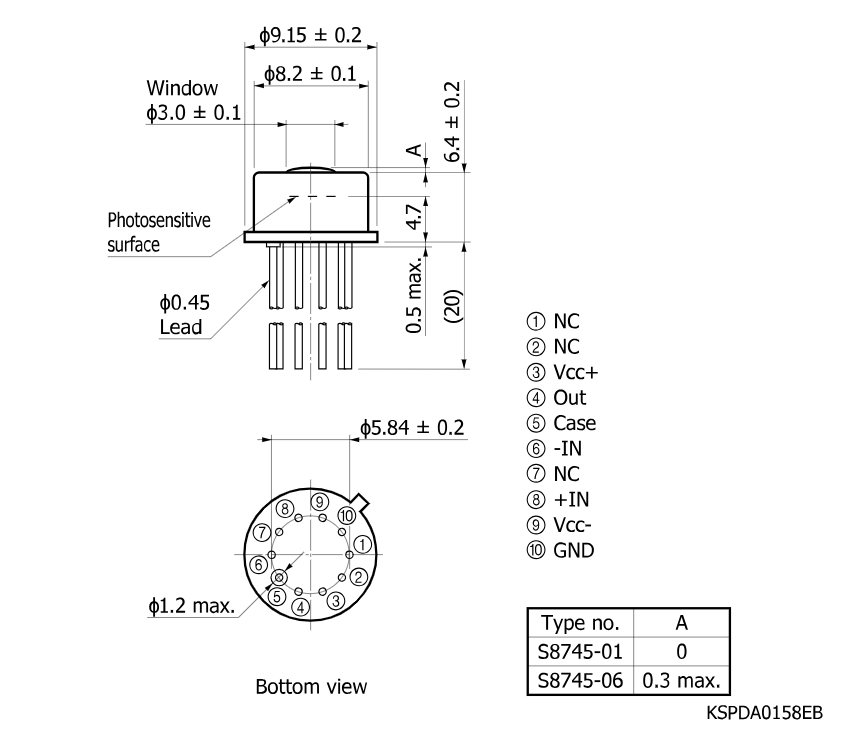

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
