HAMAMATSU 滨松 S6775-01 硅 PIN 光电二极管
塑料 SIP（单列直插式封装）
S6775-01 是一款硅 PIN 光电二极管，具有大的受光面，模制到可见切割塑料 SIP 中，仅用于检测近红外范围。这款硅 PIN 光电二极管具有高灵敏度、高速响应和大受光面的特点。
特点
- 可见光截止 - 高灵敏度 - 高速响应 - 大感光面
- 塑料封装：7 × 7.8 mm
- 受光面尺寸：5.5 × 4.8 mm
| 受光面 | 5.5 × 4.8 mm |
|---|
| 像素数 | 1 |
|---|
| 封装 | 塑料 |
|---|
| 散热 | 非冷却型 |
|---|
| 反向电压（最大值） | 20 V |
|---|
| 灵敏度波长范围 | 700 至 1100 nm |
|---|
| 最大灵敏度波长（典型值） | 960 nm |
|---|
| 感光灵敏度（典型值） | 0.68 A/W |
|---|
| 暗电流（最大值） | 10000 pA |
|---|
| 截止频率（典型值） | 15 MHz |
|---|
| 结电容（典型值） | 40 pF |
|---|
| 噪声等效功率（典型值） | 1.9×10-14 W/Hz1/2 |
|---|
| 测量条件 | 典型值 Ta=25°C，感光灵敏度：λ = 780 nm，暗电流：VR = 10 V，截止频率：VR = 10 V，结电容：VR = 10 V，f = 1 MHz，噪声等效功率：VR = 10 V，除非另有说明 |
|---|

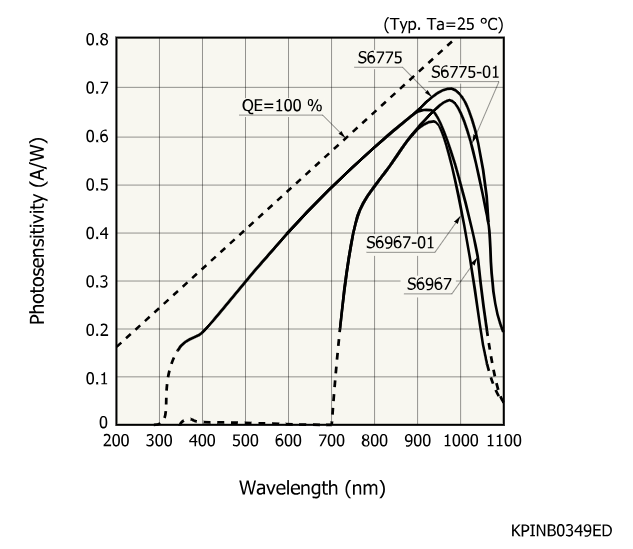

光谱灵敏度特性

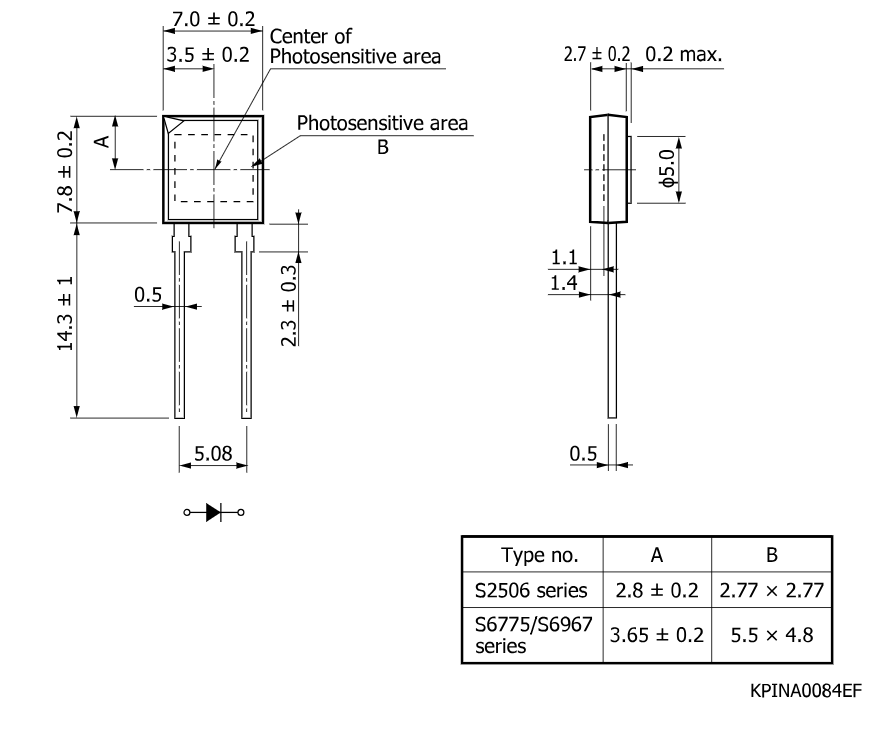

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
