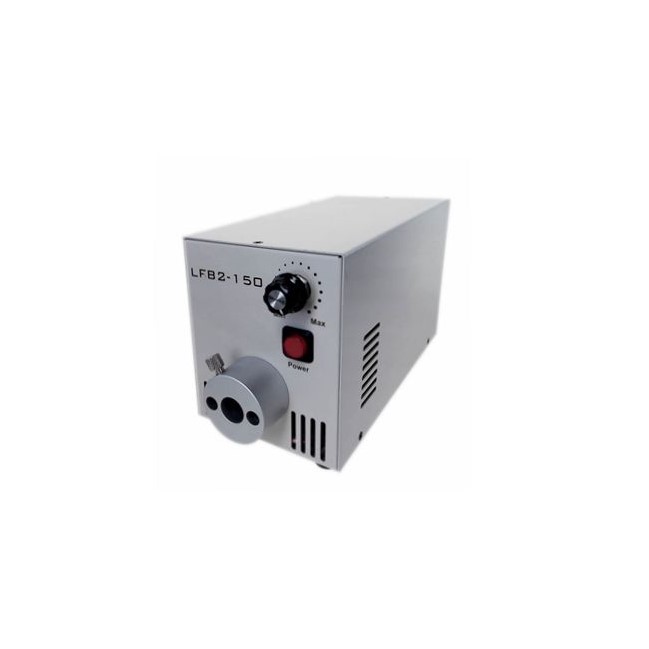

3AM GLC-LFB2-150R LED灯箱
產品規格
| 額定供電電壓 | 100-240 VAC |
|---|
| 額定頻率 | 50/60Hz |
|---|
| 額定功率 | 70VA |
|---|
| 控制方式 | 手動旋鈕/類比訊號控制 |
|---|
| 調光範圍 5%~100% |
| 尺寸(長*寬*高 mm) | 210*100*120 |
|---|
| 環境溫度 | 5~35 ℃ |
|---|
功能定義
| Pin | 定義 | 備註 |
|---|
| 1-10 | -- |
|
|
|---|
| 11 | Fan Error | 風扇異常訊號 | Error: High |
|---|
| 12 | Temp Error | 溫度異常訊號 | Error: High |
|---|
| 13 | GND | 訊號地 | 0V |
|---|
| 14 | Analog Signal | 類比控制訊號輸入腳 | Min: 0V
Max: 5V |
|---|
| 15 | GND | 訊號地 | 0V |
|---|
控制方式
以［滑動開關］選擇手動控制或者類比控制
任何控制方式下，皆可使用［按鈕開關］切換輸出的有、無。
1. 手動控制
使用［旋鈕］調整輸出強度。
2. 外部控制
外接類比訊號調整光源輸出強度。類比訊號DC 0-5V，對應光源強度0-100%。
