HHIT HY-1710-05 可见-短波红外无人机载高光谱成像系统
VNIR-SWIR可见-短波红外无人机载高光谱成像系统
产品介绍
杭州高谱推出的一款集成可见光和短波红外双模态的高光谱相机，它结合了VNIR和SWIR的特性，使用线性推扫和全息光栅技术，保证了高光谱分辨率和图像质量。设备内置双轴稳定云台，增强了图像稳定性，即使在动态环境中也能保持清晰成像。VNIR相机采用5.86μm CMOS传感器，覆盖400-1000nm光谱；SWIR相机则配备15μm制冷型传感器，工作在1000-2500nm光谱范围，整体设计注重杂散光抑制、畸变控制和环境适应性，确保成像精度和可靠性 其应用包括树种分类、高光谱探矿、地质灾害调查、矿物精细识别、高光谱找矿、矿物填图、火山监测等。
技术参数
| 指标 | HY-1710-05 |
| 参数 | VNIR | SWIR |
| 分光方式 | 透射光栅 | 透射光栅 |
| 光谱范围 | 400-1000nm | 1000-2500nm |
| 合并光谱范围 | 400-2500nm |
| 光谱波段数 | 300 | ≥400 |
| 合并光谱波段数 | ≥640 |
| 光谱分辨率 | 优于2.8nm | 优于10nm |
| F数 | F/2.6 | F/2.0 |
| 探测器 | CMOS | HgCdTe(斯特林制冷) |
| 探测器接口 | USB 3.0 | CameraLink/GigE |
| 探测器靶面尺寸 | 11.3mm x 7.1mm | 9.6mm x 7.68mm |
| 探测器原始像元尺寸 | 5.86 µm x 5.86 µm | 15µm x15 µm |
| 有效像素位深 | 12bits | 14bits |
| 有效狭缝长度 | 11.3mm | 9.6mm |
| 狭缝宽度 | 25μm | 25μm |
| 推荐像元合并方式 | 1x1 | 1x1 |
| 空间维有效像元数 | 1920 | 640 |
| 合并空间像元数 | 640 |
| 视场角（FOV） | 21°@f=25mm | 21°@f=25mm |
| 合并视场角（FOV） | 21°@f=25mm |
| 瞬时视场角（IFOV） | 1mrad@f=25mm | 1mrad@f=25mm |
| 合并瞬时视场角（IFOV） | 1mrad@f=25mm |
| 帧频（Max Frame） | 128fps | 100fps |
| 探测器供电 | 12V DC ，4.3W | 24V DC ，30W |
| 合并功率 | Max 35w |
应用案例及领域

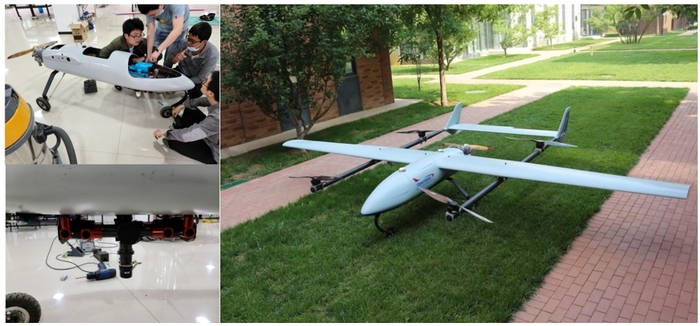

某研究所采购HY-9070-01固定翼版中红外高光谱成像系统进行探矿等日常地质勘探工作。做到绿色，和谐的科考工作，服务于国家和社会。下图为HY-9070-01集成固定翼无人机进行飞行采集现场效果图。

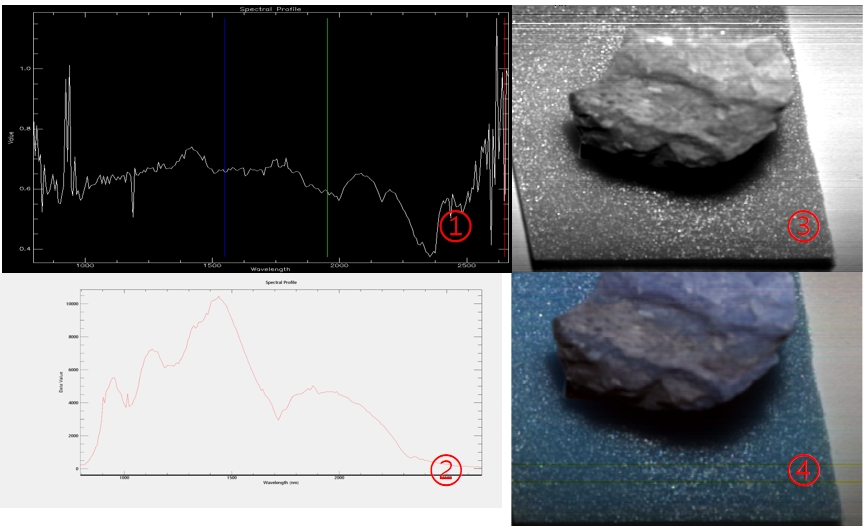

HY-1510-01短波红外高光谱相机实验室采集数据展示。图①：方解石反射率曲线图。图②：方解石DN值曲线图。图③和④：方解石1000-2500nm相机不同谱段合成效果。
