IRSV DOC-615B 无人机用制冷红外红外热像仪

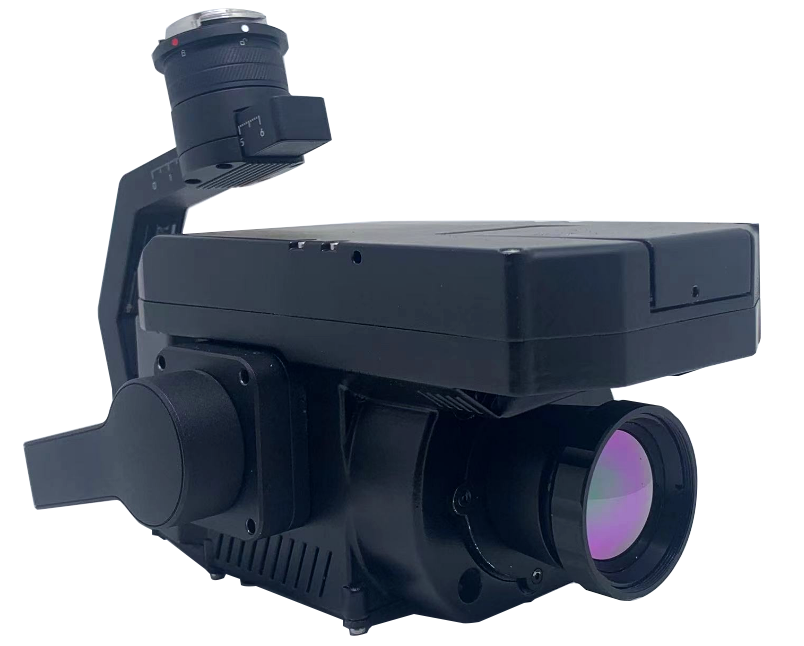

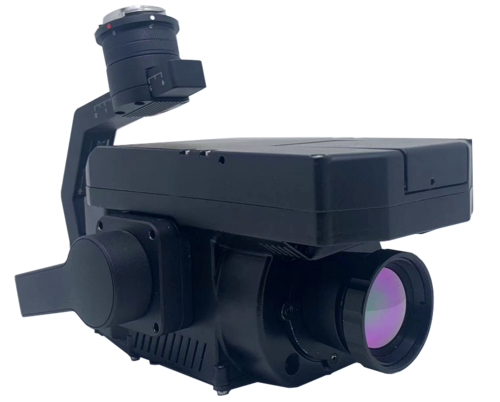

DOC-640B机载红外热像仪采用中波制冷型红外探测器，具有优异的成像性能，能够生成清晰的640x512像素热图像，洞察热场细节。系统中配备了大疆X-PORT三轴云台，可快速集成于大疆无人机，保证飞行过程中足够的图像稳定性。通过大疆PSDK实现图像实时显示、热像仪及三轴云台的控制。设备采用先进的软件处理及硬件采集技术，可稳定快速地采集红外数据至固态硬盘中，用于后期的分析与处理。
性能参数 |
探测器类型 | 制冷型中波红外探测器 |
探测器分辨率 | 640x 512像素 |
探测器像元间距 | 15μm |
波长范围 | 3.7~4.8μm |
热灵敏度（NETD） | ≤22mk |
制冷方式和时间 | <7分钟（斯特林制冷） |
红外镜头 | 35mm/50mm(F4)（其他规格可定制） |
测温范围 | -10℃~+110℃ |
图像处理 |
热图增益控制 | 自动/手动 |
视频细节增强 | 自动，多级可调 |
非均匀性校正 | 1点/2点 |
帧频 | 25Hz/50Hz/100Hz |
图像极性设置 | 白热/黑热 |
图像翻转 | 垂直翻转、水平翻转 |
数字变倍 | 2X/4X |
输入/输出接口 |
数字图像输出 | RJ45网口 |
模拟视频输出 | 大疆SKYPORT接口，图像实时回传 |
数字图像存储格式 | 14bit RAW |
存储介质 | 512GB固态硬盘 |
控制 | 大疆遥控器/触屏 |
GPS | 支持获取GPS及云台姿态信息 |
电源参数 |
输入电压 | 12VDC |
功耗（25℃,24VDC下） | ≤20W 稳态工作状态功耗 |
无人机平台 |
俯仰角度范围 | 航向：±320°，俯仰：+30°至-120° |
云台角度抖动量 | ±0.01° |
续航时间 | 挂载后悬停时间≥30min（ DJI M300/M350 RTK） |
环境参数 |
工作温度 | -40℃~+60℃ |
存储温度 | -50℃~+70℃ |
随机振动 | 10 to 500 Hz , 0.04g 2/Hz ; 40min/轴 ; 3轴 |
冲击 | 40 g , 11ms , 后峰锯齿波, 正反向各3次/轴 ; 3轴 |
尺寸重量 | 260mm×190mm×140mm；≤1.65Kg |
