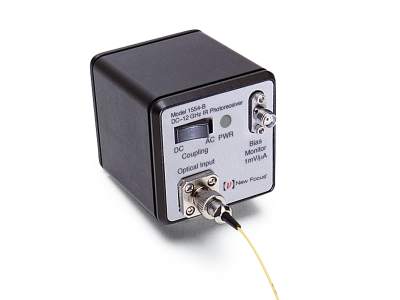

NEWPORT 优铂特 1544-B-50 12 GHz 光接收器
光接收器，直流耦合，780-1630 nm，12 GHz，FC多模
1544-B-50 直流耦合的近红外光纤光学接收器非常适合于需要高灵敏度、高速和清晰响应的应用。它提供清晰的响应和32 ps的上升时间，使其非常适合于10 Gbit/s组件的时域表征。它的高增益和良好的频率响应特性也使其能够用于频域测量。为了在780-1630 nm范围内具有更高的响应度，这款光电接收器具有50µm纤芯多模光纤输入并且是由我们新型改进的铟镓砷PIN光电二极管以及跟随其后的砷化镓HBT放大器组成的。
型号1544 的典型脉冲和阶跃响应
注意：脉冲响应是在 20 GHz 示波器上用 100飞秒光脉冲测量的。 阶跃响应则从脉冲响应计算得来。
超净脉冲响应
净响应和 32 ps 上升时间使这些设备特别适合于 10 Gbit/s 组件的时域表征。频率响应的高增益和渐进的、良好的衰减使它们非常适合频域测量。
可切换的直流耦合或交流耦合输出
这些光接收器的 -B 版本包括一个直流耦合选项，可响应的范围低至直流。轻触开关即可选择 10 kHz 截止模式或直流耦合模式的传统交流耦合输出。
单模或多模光纤选项
在 1544-A/B 型中，光信号通过 0.1 m、9 微米芯径单模光纤传输到 PIN 光电二极管，而 1544-A/B-50 型采用 50/125 微米多模光纤，而1580 型则是使用 62.5/125-µm 多模光纤的标准配置。
应用
眼图-1544-A 型光纤接收器生成的 10 Gbit/s 数据
参数
NEP
27 pW/√Hz
上升时间
32 ps
饱和功率
0.7 mW
输出接头
Wiltron K
输出阻抗
50 Ω
直流偏置监测器带宽
50 kHz
直流偏置监测器跨阻增益
1 V/mA
直流偏置监测器输出
SMA
直流偏置监测器输出阻抗
10k Ω
电源要求
±15 VDC, 200 mA
