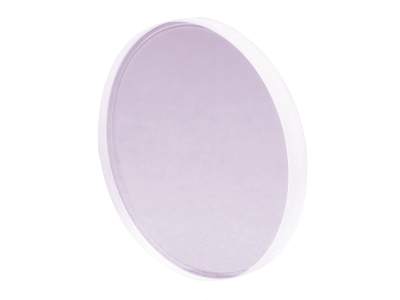

NEWPORT   优铂特      10Q20UF.HB1     超快钛蓝宝石激光谐波分束器

超快谐波分束器，25.4 mm，反射波长 400 nm，透射波长 800 nm

10Q20UF.HB1超快谐波分束器的直径为1.0英寸（25.4毫米），在400 nm处具有高反射率，在800 nm处具有高透射率。我们的谐波分束器设计用于在倍频后分离钛宝石激光器一次谐波。 这些厚度3 mm、直径25.4 mm的光学元件是经过精密抛光的精选级熔融石英，镀有坚硬的耐火多层材料，用于实现高损伤阈值。谐波分束器有时也称为二向色滤波器或者合束器。

参数

• 类型
  Beamsplitter
• 直径
  25.4 mm
• 反射波段
  400 nm
• 材料
  Fused Silica
• 反射率
  Rs ≥99.8%, Rp ≥99.5%,
• 涂层代码
  UF.HB1
• 增透膜
  V-coat AR, R< 0.25%
• 透射带
  800 nm
• 入射角
  45°
• 透过率
  Ts ≥95%, Tp ≥95%
• 方向
  Beam should enter surface marked with an arrow
• 波前畸变
  ≤λ/4 at 632.8 nm over clear aperture
• 损伤阈值
  5 MW/cm2 CW, 5.0 J/cm2 @ 1064 nm, 0.1-100 ns, 10 Hz, typical

• 表面平面度
  ≤λ/10 at 632.8 nm over clear aperture
• 表面质量
  10-5 scratch-dig
• 直径公差
  +0/-0.25 mm
• 厚度
  3.0 mm
• 厚度公差
  ±0.5 mm
• 楔形
  ≤3 arc min
• 通光孔径
  > central 85% of diameter
• 倒角
  0.25-0.76 mm face width
• 倒角公差
  45° ±15°
• 耐用性
  MIL-C-675C, moderate abrasion million cycles
• 清洁
  See How to Clean Optics
