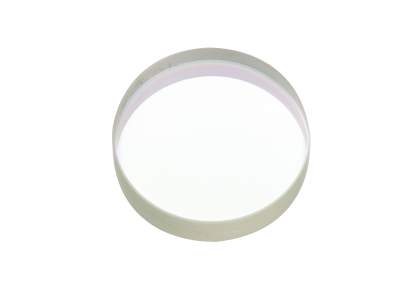

NEWPORT 优铂特 10QM20HB.41 高能量 Nd:YAG 激光谐波分束器
Nd:YAG 谐波分束器，25.4 mm，266 nm 反射波长，1064 nm 透射波长
10QM20HB.41高能量Nd:YAG谐波分束器的直径为1.0英寸（25.4毫米），在266 nm处具有高反射率，在1064nm处具有高透射率。背面镀有532nm和1064nm抗反射膜层。我们的谐波分束器是为在倍频后分离Nd:YAG激光谐波而设计的。这些直径为25.4 mm的光学元件是经过精密抛光的精选熔融石英，镀有高损伤阈值的坚硬耐火多层膜。谐波分束器有时也被称为二向色滤光片或者合束器。
参数
类型
Beamsplitter
直径
25.4 mm
反射波段
266 nm
材料
UV Grade Fused Silica
涂层代码
HB.41
增透膜
V-coat AR, R <0.25% at transmittance band
透射带
1064 nm
入射角
45°
Reflection
Ravg > 99.5%
透射
Tavg>95%
波前畸变
≤/4 at 632.8 nm over the clear aperture
损伤阈值
5.0 MW/cm2 CW, 5.0 J/cm2 with 0.1-100 nsec pulses @ 1064 nm, typical
表面平面度
λ/10 at 632.8 nm over the clear aperture
表面质量
10-5 scratch-dig
直径公差
+0/-0.25 mm
厚度
6.35 mm
厚度公差
±0.5 mm
楔形
≤3 arc min
通光孔径
> central 80% of diameter
倒角
0.25-0.76 mm face width
倒角公差
45° ±15°
耐用性
MIL-C-675C, moderate abrasion million cycles
清洁
See How to Clean Optics
