NEWPORT   优铂特      PBS-2C     薄膜分束器

薄膜分束片，外径 74.9 mm，通光孔径 51.6 mm，可见光镀膜

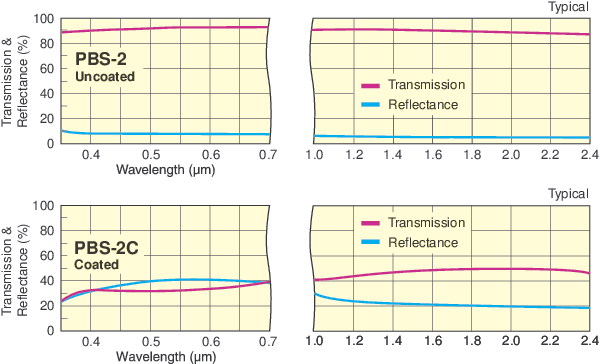

PBS-2C薄膜光束采样片的直径为74.9毫米，在12.7毫米厚的外壳中具有51.6毫米的通光孔径。这种涂层薄膜通过中性、半吸收膜层在可见光范围内提供相等的反射率和透射率。下面的R / T曲线显示平均值，消除了由于干扰而经常引起混淆的正弦波振荡。在所有曲线上叠加±5％的波长相关振荡。该薄膜在可见光波长范围内的透射率和反射率大致为50/50。薄膜分束片是超轻量级的组件，实际上消除了通常与较厚的玻璃分束片相关的多次反射。通过在平坦的金属框架上拉伸5 µm厚的聚合物膜（折射率= 1.47 @ 550 nm）来制造薄膜。极薄的厚度使二次反射与原始光束重合，从而消除了二次反射。多波长多功能性是超薄反射膜的另一个优点。

参数

• 波长范围
  375-700 nm
• 直径
  74.9 mm
• 材料
  Polymer film membrane
• 入射角
  45°
• 损伤阈值
  2 W/cm2 CW, 1 J/cm2 with 10 nsec pulses, typical
• 表面平面度
  1 fringe (1/2 wave) per inch
• 表面质量
  40-20 scratch-dig

• 厚度
  5 µm
• 厚度公差
  ±0.06 fringes/mm
• 工作温度范围
  -40 to 70°C
• 通光孔径
  51.6 mm
• 耐用性
  Hygroscopic film, keep from high humidity
