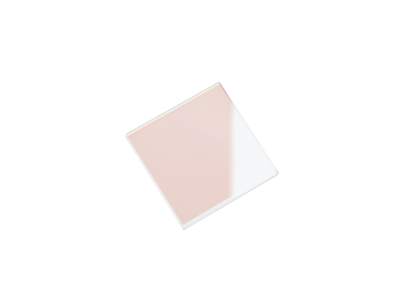

NEWPORT   优铂特      UVBS19-2     紫外线板分束器

紫外光分束片，50.0 x 50.0 mm，厚度 4.00 mm，比率 30R / 70T

UVBS19-2紫外分束片是50.0毫米x50.0毫米，厚度为4.0毫米的紫外熔融石英分束片，具有30/70的反/透射比，并针对45°入射角进行了优化。该分束片专为紫外波段应用而设计，覆盖的光谱范围从250 nm到450 nm，具有低吸收和出色的热稳定性。分束片的后表面具有小于5弧分的楔形，以减少由光学元件两个表面的背向反射引起的不必要干涉效应。

参数

• 波长范围
  250-450 nm
• 尺寸
  50.0 x 50.0 mm
• 材料
  UV Grade Fused Silica
• 后表面涂层
  AR (Ravg <1%, Rabs <2%)
• 入射角
  45°±3°
• Reflection
  Rabs = 30 ±5% @ 350 nm, Ravg = 30 ±10% @ 250-450 nm
• 透射
  Tabs = 70 ±5% @ 350 nm, Tavg = 70 ±10% @ 250-450 nm
• 表面平面度
  ≤1 λ at 632.8 nm over the clear aperture
• 表面质量
  60-40 scratch-dig

• 厚度
  4.0 mm
• 厚度公差
  ±0.38 mm
• 平行度
  < 5 arc minutes
• 通光孔径
  > central 80% of diameter
• 倒角
  0.5 mm face width
• 倒角公差
  45° ±15°
• 清洁
  See How to Clean Optics
