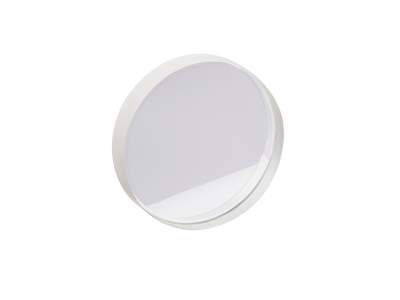

NEWPORT   优铂特      20Q40BS.2     宽带电介质分束器

宽带介质分束片，UVFS，50.8mm，λ/20，700-950 nm

20Q40BS.2 宽带介质分束片由熔融石英制成，直径50.8毫米，厚度9.4毫米，表面平坦度为λ/20,，并镀有700-950 nm的膜层。我们的宽带介质分束片旨在提供通用的激光束分离和合成，以用于近红外应用中的可见光。每个膜层在宽光谱带宽上基本上都是消色差的，因此单个光学元件将对特定可调激光器的整个范围，多个激光二极管波长或大多数可见激光波长起作用。

参数

• 波长范围
  700-950 nm
• 直径
  50.8 mm
• 材料
  UV Grade Fused Silica
• 涂层代码
  BS.2
• 增透膜
  NC.2
• 入射角
  45°
• Reflection
  Rs = 50 ±5%, Rp ≤Rs
• 损伤阈值
  500 W/cm2 CW, 7 J/cm2 for 10 nsec pulses, typical @ 780 nm
• 表面平面度
  λ/20 at 632.8 nm over the clear aperture
• 表面质量
  10-2 scratch-dig

• 直径公差
  +0/-0.13 mm
• 厚度
  9.4 mm
• 厚度公差
  ±0.38 mm
• 楔形
  30 ±15 arc min
• 通光孔径
  > central 80% of diameter
• 倒角
  0.38-1.14 mm face width
• 倒角公差
  45° ±15°
• 耐用性
  MIL-C-675C, moderate abrasion million cycles
• 清洁
  See How to Clean Optics
