NEWPORT 优铂特 05BC17MB.1 宽带消偏振立方体分束器

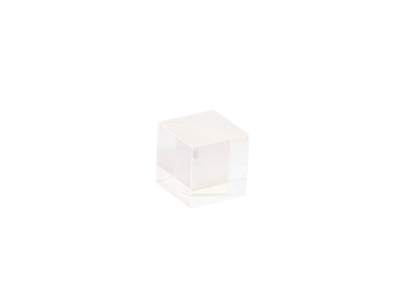

分束立方体,非偏振,12.7 mm,400-700 nm宽带
05BC17MB.1宽带非偏振混合分束立方体具有中等的吸收,但偏振灵敏度最低。该分束器的宽光谱平坦度使其非常适合与多个激光器或可调激光器一起使用。入射光束的透反射比例都是45%,而s和p偏振分量彼此匹配在10%以内。混合分束器对入射角的变化不那么敏感,因此对于会聚光束和发散光束而言,该光学元件在色度上都是中性的。
该分束器由一对精密粘合在一起的精确直角棱镜组成,形成一个1/2英寸(12.7毫米)的立方体,以最大程度地减小波前畸变。棱镜之一的斜边镀有在很宽的波长范围内进行优化的金属-电介质混合分束器膜层。四个表面都镀有多层电介质增透膜,以最大程度地减少400-700 nm波长范围内的表面反射损耗,使每个表面的R<0.5%。由于混合膜层的金属性质,这些分束器不适合用于更高功率的激光器。
金属电介质混合涂层
提供了涵盖 400 - 700 nm(如上图所示)、700 - 1100 nm 和 1100 - 1600 nm 波长范围的三种金属电介质混合宽带涂层。入射光束的传输和反射都是45%,s偏振和p偏振分量的匹配度在10%以内。混合分束器对入射角的变化不太敏感,导致对会聚和发散光束在光学上都是色中性的。
与可调谐激光器一起使用
宽带消偏振混合棱镜分束器具有适中的吸收能力,但偏振敏感度较低。这些分束器具有宽光谱平坦度,因此非常适合与多个光源或可调谐激光器一起使用。
用一对直角棱镜构造
这些分束器由一对精确的直角棱镜组成,这些棱镜被仔细地粘合在一起,从而使波前畸变达到最小。其中一个棱镜的斜边涂有在宽波长范围上优化的金属电介质混合分束涂层。四个面均镀有宽带多层电介质涂层作为增透膜,从而使整个波长范围内的表面反射损耗达到最小。由于混合涂层的金属性质,这些分束器不能用于较高功率的激光器。
适当的方向
棱镜分束器是通过将两个直角棱镜粘合在一起而形成的。其中一个棱镜的斜边上涂有部分反射金属电介质涂层。在 Newport 的棱镜分束器中,有涂层的棱镜上有一个清晰可见的点作为标记。入射光应通过具有涂层的斜边进入棱镜,以便使经过光学接合剂的功率损失降至最低。否则,通过未镀膜的棱镜进入的光束会在接合剂中产生三倍以上的注量(透射分量,加上反射分量的双程)。更高功率的光束可能导致接合剂退化。
参数
波长范围
400-700 nm
尺寸
12.7 x 12.7 x 12.7 mm
形状
Cube
材料
Grade A N-BK7
涂层类型
Broadband metal-dielectric non-polarizing
涂层代码
MB.1
增透膜
Multilayer broadband dielectric
入射角
0°±5°
方向
To avoid damage, beam should enter prism marked with a dot
Reflection
Rs, p = 45 ±5% average, 35%≤ Rs, p ≤55%
反射光束偏转角度
90° ±5 arc min
透射
Ts, p = 45 ±5% average, 35%≤ Ts, p ≤55%
透射光束偏移
≤5 arc min
偏振
S- and P-polarization components matched to within 10%,|Ts - Tp| ≤10%, |Rs - Rp| ≤10%
波前畸变
≤λ/4 at 632.8 nm over the clear aperture
表面质量
40-20 scratch-dig
表面平面度
≤λ/4 at 632.8 nm
损伤阈值
100 W/cm2 CW, 0.1 J/cm2 with 10 nsec pulses, typical
通光孔径
>80% of central dimension
尺寸公差
±0.254 mm
工作温度范围
-50 to 90°C
耐用性
MIL-C-675C
清洁
See How to Clean Optics
