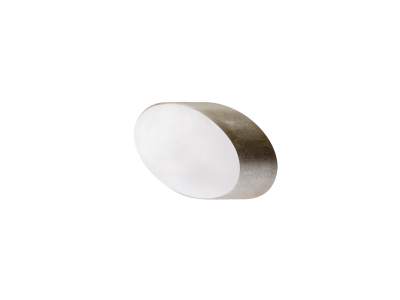

NEWPORT   优铂特    10E20ER.1     椭圆宽带金属膜反射镜

椭圆形反射镜，铝，N-BK7，25.4 mm x 35.9 mm，λ/10，450-700 nm

10E20ER.1宽带椭圆形铝镜是一种优良的通用宽带反射镜。这款短轴为25.4 mm（1.0英寸），长轴为35.9 mm（1.41英寸）的椭圆镜是由一个6.0 mm厚的N-BK7基板制成。ER.1增强铝涂层可用于任何需要宽带可见光和近红外反射层的地方。沉积在铝膜上的多层介质膜叠层提高了反射率并改善了膜层的耐久性。10E20ER.1在450-700nm范围内平均反射率大于93%。该反射镜的表面平整度为λ/10，表面质量为40-20。

参数

• 波长区域
  VIS
• 波长范围
  450-700 nm
• 镜片形状
  Elliptical
• 镜片尺寸
  25.4 x 35.9 mm
• 厚度
  6.0 mm
• 材料
  N-BK7
• 涂层类型
  Enhanced Aluminum
• 涂层代码
  ER.1
• 表面质量
  40-20 scratch-dig
• 表面平面度
  λ/10 at 632.8 nm

• 入射角
  0-45°
• 通光孔径
  ≥central 80% of diameter
• S2 表面
  Ground

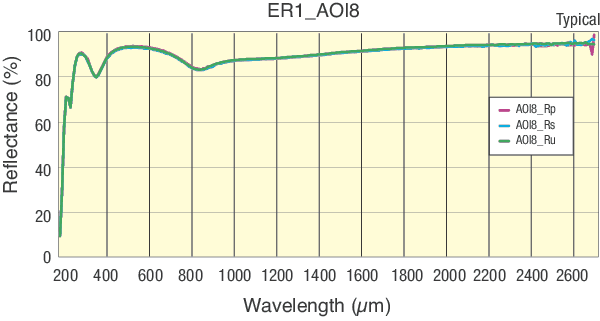

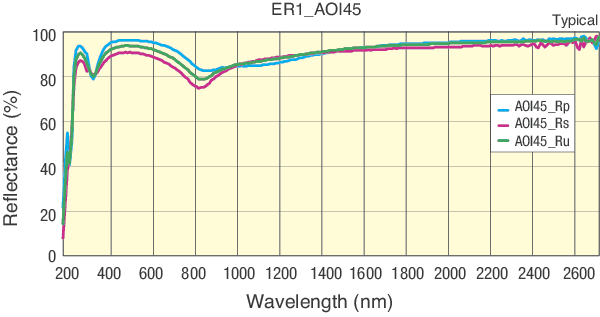

• 反射率
  Ravg>93%, Rmin>90 % @ 450-700 nm
• 损伤阈值
  0.5 J/cm² with 10 ns pulses at 532 nm, 20Hz
• 厚度公差
  ±0.2 mm
• 倒角
  0.38–1.14 mm face width
• 倒角公差
  45° ±15°
• 清洁
  See How to Clean Optics
