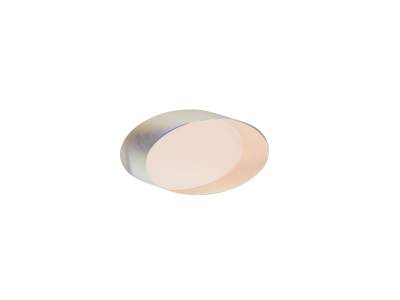

NEWPORT   优铂特    18E20BD.2     椭圆宽带介质膜反射镜

椭圆形反射镜，宽带介质膜，46.7 mm×66.04 mm，700-950 nm

18E20BD.2宽带介质膜椭圆形反射镜是一种在实验室应用中非常通用的反射镜，在宽波长范围内均具有极高的效率。这款短轴为1.838英寸（46.70 mm），长轴为2.60英寸（66.04 mm）的椭圆镜是由一个12.45 mm厚的Borofloat® 33基板制成。Borofloat® 33具有低热膨胀性，是大多数应用的优良基板。我们的BD.2涂层可为近红外二极管激光应用提供高反射率。BD-2涂层非常耐用，可以承受反复清洁。该反射镜具有λ/10的表面平整度和15-5的表面质量。

参数

• 波长区域
  NIR
• 波长范围
  700-950 nm
• 镜片形状
  Elliptical
• 镜片尺寸
  46.7 x 66.04 mm
• 厚度
  12.5 mm
• 材料
  Borofloat® 33
• 涂层类型
  Broadband Dielectric
• 涂层代码
  BD.2
• 表面质量
  15-5 scratch-dig
• 表面平面度
  λ/10 at 632.8 nm
• 基板编号
  18E20
• 入射角
  0-45°

• 通光孔径
  ≥central 80% of diameter
• S2 表面
  Ground
• 反射率
  Rs (avg)>99%, Rp (ave)>97% @ 700-950 nm,R(avg)>80% at 632.8 nm
• 损伤阈值
  1000 W/cm² CW, 4 J/cm², 10 ns pulses, 10 Hz, at 800 nm
• 厚度公差
  ±0.25 mm
• 倒角
  0.38–1.14 mm face width
• 倒角公差
  45° ±15°
• 清洁
  See How to Clean Optics
• 短轴
  46.70 mm
• 主轴
  66.04 mm
