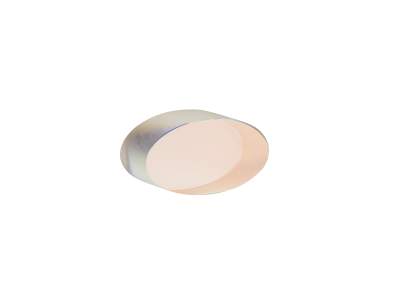

NEWPORT   优铂特    10E20BD.2     椭圆宽带介质膜反射镜

椭圆形反射镜，宽带介质膜，25.4 mm × 35.9 mm，700-950 nm

10E20BD.2宽带介质膜椭圆形反射镜是一种在实验室应用中非常通用的反射镜，在宽波长范围内均具有极高的效率。这款短轴为1.0英寸（25.4 mm），长轴为1.41英寸（35.9 mm）的椭圆镜是由一个6.0 mm厚的N-BK7基板制成。我们的BD.2涂层可为近红外二极管激光应用提供高反射率。BD.2涂层非常耐用，可以承受反复清洁。该反射镜具有λ/10的表面平整度和40-20表面质量。

参数

• 波长区域
  NIR
• 波长范围
  700-950 nm
• 镜片形状
  Elliptical
• 镜片尺寸
  25.4 x 35.9 mm
• 厚度
  6.0 mm
• 材料
  N-BK7
• 涂层类型
  Broadband Dielectric
• 涂层代码
  BD.2
• 表面质量
  40-20 scratch-dig
• 表面平面度
  λ/10 at 632.8 nm
• 基板编号
  10E20
• 入射角
  0-45°

• 通光孔径
  ≥central 80% of diameter
• S2 表面
  Ground
• 反射率
  Rs (avg)>99%, Rp (ave)>97% @ 700-950 nm,R(avg)>80% at 632.8 nm
• 损伤阈值
  1000 W/cm² CW, 4 J/cm², 10 ns pulses, 10 Hz, at 800 nm
• 厚度公差
  ±0.2 mm
• 倒角
  0.38–1.14 mm face width
• 倒角公差
  45° ±15°
• 清洁
  See How to Clean Optics
• 短轴
  25.4 mm
• 主轴
  35.9 mm
