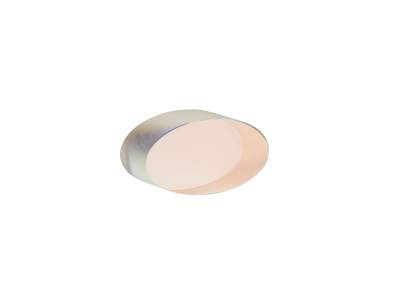

NEWPORT 优铂特 10E20BD.1 椭圆宽带介质膜反射镜
椭圆形反射镜,宽带介质膜,25.4 mm × 35.9 mm,488-694 nm
18E20BD.1宽带介质膜椭圆形反射镜是一种在实验室应用中非常通用的反射镜,在宽波长范围内均具有极高的效率。这款短轴为1.838英寸(46.70 mm),长轴为2.60英寸(66.04 mm)的椭圆镜是由一个12.45 mm厚的Borofloat® 33基板制成。Borofloat® 33具有低热膨胀性,是大多数应用的优良基板。BD-1涂层非常耐用,可以承受反复清洁。该反射镜具有λ/10的表面平整度和15-5的表面质量。
参数
波长区域
VIS
波长范围
488-694 nm
镜片形状
Elliptical
镜片尺寸
25.4 x 35.9 mm
厚度
6.0 mm
材料
N-BK7
涂层类型
Broadband Dielectric
涂层代码
BD.1
表面质量
40-20 scratch-dig
表面平面度
λ/10 at 632.8 nm
基板编号
10E20
入射角
0-45°
通光孔径
≥central 80% of diameter
S2 表面
Ground
反射率
Rs (avg)>99%, Rp (ave)>98% @ 488-694 nm
损伤阈值
500 W/cm² CW, 3 J/cm², 10 ns pulses, 10 Hz, at 532 nm
厚度公差
±0.2 mm
倒角
0.38–1.14 mm face width
倒角公差
45° ±15°
清洁
See How to Clean Optics
短轴
25.4 mm
主轴
35.9 mm
