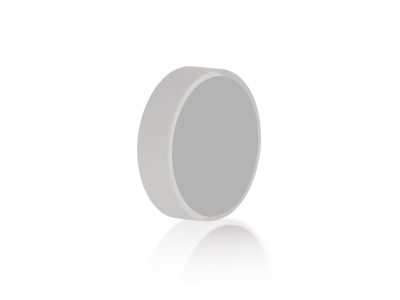

NEWPORT   优铂特     05DC500ER.1      凹面宽带金属膜反射镜

宽带金属膜凹面反射镜，12.7 mm，250 mm 焦距，450-700 nm

05DC500ER.1增强铝凹面镜用于无色差的聚焦、聚光和成像。该反射镜可用于操纵激光束或其他宽带光源。该系列反射镜具有三种尺寸，直径分别为12.7、25.4和50.8 mm，曲率半径为25-2000 mm。该反射镜直径为12.7 mm，有效焦距为250 mm，并且镀膜的波长范围为450-700 nm。

参数

• 波长范围
  450-700 nm
• 镜片形状
  Concave
• 直径
  12.7 mm
• 有效焦距
  250 mm
• F/＃
  19.7
• 曲率半径
  -500 mm
• 材料
  Borofloat® 33
• 涂层类型
  Enhanced Aluminum
• 涂层代码
  ER.1
• 入射角
  0-15°
• 反射率
  Ravg>93%, Rmin>90 % @ 450-700 nm
• 损伤阈值
  0.5 J/cm² with 10 ns pulses at 532 nm, 20Hz

• 表面质量
  40-20 scratch-dig
• 表面平面度
  λ/4 at 632.8 nm
• S2 表面
  Fine ground
• 边缘厚度
  3.18 mm
• 中心厚度
  3.14 mm
• 厚度公差
  ±0.25 mm
• 直径公差
  +0/-0.13 mm
• 楔形
  ≤0.03 mm
• 倒角
  0.25–0.76 mm face width
• 倒角公差
  45° ±15°
• 清洁
  Ravg>93%, Rmin>90 % @ 450-700 nm
