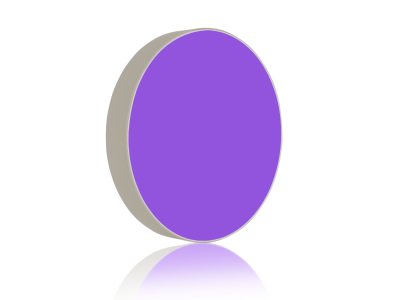

NEWPORT   优铂特     40Z20BD.1      高性能 Zerodur 介质膜反射镜

宽带介质膜反射镜，Zerodur，101.6 mm，488-694 nm

40Z20BD.1宽带介质膜反射镜是一种在实验室应用中非常通用的反射镜，在宽波长范围内均具有极高的效率。这一直径为4英寸（101.6 mm）的反射镜由17.7 mm厚的Zerodur基板制成。Zerodur是一种热膨胀系数标称为零的玻璃陶瓷材料。这种额外的稳定性对于需要衍射极限性能的应用至关重要。BD-1涂层非常耐用，可以承受反复清洁。该反射镜具有λ/10的表面平整度和20-2的表面质量。

参数

• 波长区域
  VIS
• 波长范围
  488-694 nm
• 镜片形状
  Round
• 直径
  101.6 mm
• 镜片尺寸
  Ø101.6 mm
• 厚度
  17.7 mm
• 材料
  Zerodur® or equivalent
• 涂层类型
  Broadband Dielectric
• 涂层代码
  BD.1
• 表面质量
  20-10 scratch-dig
• 表面平面度
  λ/10 at 632.8 nm
• 基板编号
  40Z20

• 入射角
  0-45°
• 通光孔径
  ≥central 80% of diameter
• S2 表面
  Ground
• 反射率
  Rs (avg)>99%, Rp (ave)>98% @ 488-694 nm
• 损伤阈值
  500 W/cm² CW, 3 J/cm², 10 ns pulses, 10 Hz, at 532 nm
• 直径公差
  +0/-0.13 mm
• 厚度公差
  ±0.25 mm
• 倒角
  0.38–1.14 mm face width
• 倒角公差
  45° ±15°
• 清洁
  See How to Clean Optics
