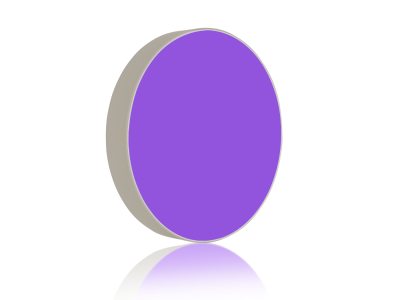

NEWPORT 优铂特 40D20BD.1 标准Borofloat 33 介质膜反射镜
宽带介质膜反射镜，101.6mm，488-694nm
40D20BD.1宽带介质膜反射镜是一种在实验室应用中非常通用的反射镜，在宽波长范围内均具有极高的效率。这一直径4英寸（101.6 mm）的反射镜由17.7 mm厚的Borofloat® 33基板制成。Borofloat® 33具有低热膨胀性，是大多数应用中的优良基板。BD-1涂层非常耐用，可以承受反复清洁。该反射镜具有λ/10的表面平整度和20-10的表面质量。
Borofloat® 33 基片
BOROFLOAT® 33 是一种高品质硼硅酸盐玻璃，具有低热膨胀和高抗热震性，是多种光学反射镜应用的理想选择。它的材料特性和适中的成本使其逐渐成为一种通用的理想基底材料。
可见光宽波段的电介质涂层
我们的BD.1 可见光宽带电介质涂层能反射波长范围介于488 nm到694 nm的所有可见光激光谱线，当入射角在0-45°之间，其中 s 偏振光的反射率要大于 99％， p偏振光的反射率大于 98％。
参数
波长区域
VIS
波长范围
488-694 nm
镜片形状
Round
直径
101.6 mm
镜片尺寸
Ø101.6 mm
厚度
17.7 mm
材料
Borofloat® 33
涂层类型
Broadband Dielectric
涂层代码
BD.1
表面质量
20-10 scratch-dig
表面平面度
λ/10 at 632.8 nm
基板编号
40D20
入射角
0-45°
通光孔径
≥central 80% of diameter
S2 表面
Ground
反射率
Rs (avg)>99%, Rp (ave)>98% @ 488-694 nm
损伤阈值
500 W/cm² CW, 3 J/cm², 10 ns pulses, 10 Hz, at 532 nm
直径公差
+0/-0.13 mm
厚度公差
±0.25 mm
倒角
0.38–1.14 mm face width
倒角公差
45° ±15°
清洁
See How to Clean Optics
