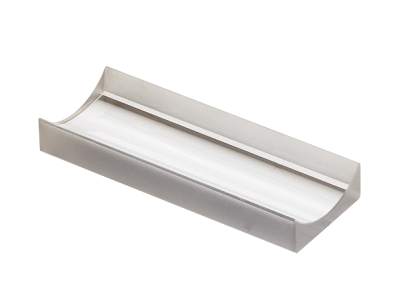

NEWPORT   优铂特     CSV050AR.33      1064 nm 紫外熔融石英平凹圆柱透镜+

柱面透镜，UVFS，平凹，2×1 英寸，-50.2 mm FL，1064 nm

CSV050AR.33平凹柱面透镜是一款镀有1064 nm抗反射膜层的熔融石英平凹柱面透镜，长度为2英寸（50.8毫米），宽度为1英寸（25.4毫米），有效焦距为-50.2毫米。它是为满足激光电光应用的苛刻要求而设计的。Newport的UV级熔融石英精密圆柱透镜被抛光到严格的公差，从而确保最小的波前畸变。UV级熔融石英在紫外光照射下不会发荧光，并且耐辐射。对于高能应用，熔融石英的极高纯度消除了可能引起激光损伤的微观缺陷部位。

参数

• 透镜类型
  Cylindrical
• 透镜形状
  Plano-Concave
• 尺寸
  50.8 x 25.4 mm
• 中心厚度
  2.5 mm
• 边缘厚度
  5.99 mm
• 透镜材料
  UV Grade Fused Silica
• 增透膜
  1064 nm
• 涂层代码
  AR.33
• 损伤阈值
  12 J/cm2 for 10 ns pulses, 10 Hz @ 1064 nm
• 表面质量
  40-20 scratch-dig
• 表面平面度
  λ/2-λ/4
• 有效焦距
  -50.2 mm

• 后焦距
  -51.91 mm
• 厚度
  2.5 mm
• 主平面 2
  -1.71 mm
• 曲率半径
  -23.09 mm
• 焦距公差
  ± 2.0%
• 中心厚度公差
  +0.5/-0.25 mm
• 楔形
  <1 mrad in X axis
• 通光孔径
  ≥central 80% of dimensions
• f/Y
  -2
• 清洁
  See How to Clean Optics
