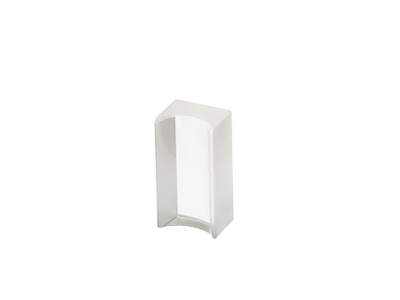

NEWPORT   优铂特     CKV012AR.33     1064 nm N-BK7平凹圆柱透镜

柱面透镜，平凹，N-BK7，25.4x12.7 mm，-12.7mm FL，1064nm

CKV012AR.33平凹柱面透镜是镀有1064 nm增透膜的N-BK7平凹柱面透镜，长1英寸（25.4 mm）乘以1/2英寸（12.7 mm）宽，有效焦距为-12.7 mm。它旨在满足激光电光应用的严苛要求。Newport的N-BK7精密柱面透镜是由精密退火的光学玻璃制成，并抛光至严格的公差，以确保最小的波前畸变。

参数

• 透镜类型
  Cylindrical
• 透镜形状
  Plano-Concave
• 尺寸
  25.4 x 12.7 mm
• 中心厚度
  6.0 mm
• 边缘厚度
  9.58 mm
• 透镜材料
  Grade A N-BK7

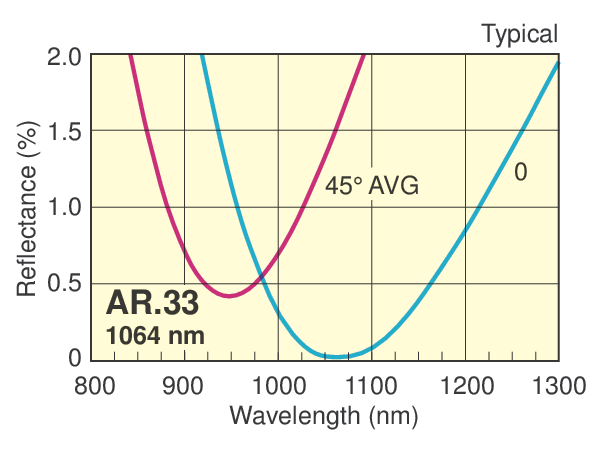

• 增透膜
  1064 nm
• 涂层代码
  AR.33
• 损伤阈值
  12 J/cm2 for 10 ns pulses, 10 Hz @ 1064 nm
• 表面质量
  40-20 scratch-dig
• 表面平面度
  λ/2-λ/4
• 表面精度，不规则性，X 轴
  ≤λ/4 per cm
• 表面精度，不规则性，Y 轴
  ≤λ/2
• 有效焦距
  -12.7 mm
• 后焦距
  -16.66 mm

• 厚度
  6.0 mm
• 对中
  <3 arc min
• 主平面 2
  -3.96 mm
• 曲率半径
  -6.570 mm
• 尺寸公差
  ±0.1 mm
• 焦距公差
  ± 2.0%
• 中心厚度公差
  +0.5/-0.25 mm
• 边缘厚度公差
  ±0.3 mm
• 楔形
  <1 mrad in X axis
• 通光孔径
  ≥central 80% of dimensions
• 倒角
  0.5 mm face width
• 倒角公差
  45°, typical
• f/Y
  -1
• 清洁
  See How to Clean Optics
