NEWPORT   优铂特     CSX025AR.16     近红外紫外熔融石英平凸圆柱透镜

柱面透镜，平凸，50.8x19 mm，25.4 mm FL，FS，650-1000 nm

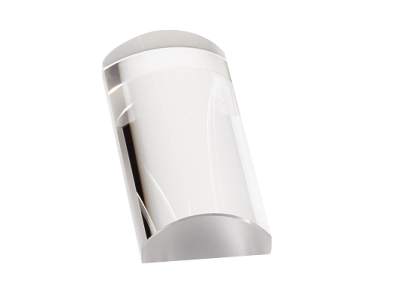

CSX025AR.16平凸柱面透镜是一款镀有650至1000 nm抗反射膜层的熔融石英平凸柱面透镜，长度为2英寸（50.8毫米），宽度为19.0毫米，有效焦距为25.4毫米。它是为满足激光电光应用的苛刻要求而设计的。Newport的UV级熔融石英精密圆柱透镜被抛光到严格的公差，从而确保最小的波前畸变。UV级熔融石英在紫外光照射下不会发荧光，并且耐辐射。对于高能应用，熔融石英的极高纯度消除了可能引起激光损伤的微观缺陷部位。

参数

• 透镜类型
  Cylindrical
• 透镜形状
  Plano-Convex
• 尺寸
  50.8 x 19.05 mm
• 中心厚度
  7.88 mm
• 边缘厚度
  3 mm
• 透镜材料
  UV Grade Fused Silica
• 增透膜
  650-1000 nm
• 涂层代码
  AR.16
• 表面质量
  40-20 scratch-dig
• 表面平面度
  λ/2-λ/4
• 有效焦距
  25.4 mm
• 后焦距
  20.2 mm
• 厚度
  7.88 mm

• 主平面 2
  -5.20 mm
• 曲率半径
  11.68 mm
• 尺寸公差
  ±0.1 mm
• 焦距公差
  ± 2.0%
• 中心厚度公差
  +0.5/-0.25 mm
• 边缘厚度公差
  ±0.3 mm
• 楔形
  <1 mrad in X axis
• 通光孔径
  ≥central 80% of dimensions
• 倒角
  0.5 mm face width
• 倒角公差
  45°, typical
• f/Y
  1.3
• 清洁
  See How to Clean Optics
