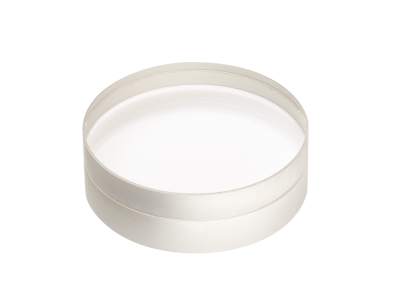

NEWPORT   优铂特     PAC086     可见光MgF2消色差透镜

可见光消色差双合透镜，50.8 mm，150 mm EFL，400-700 nm

PAC086可见光消色差双合透镜镀有400至700 nm的增透膜，直径为2英寸（50.8 mm）。N-BK7和N-SF5组合而成的精密消色差双合透镜，有效焦距为150 mm。该消色差透镜是经过计算机设计的，可在以无限共轭比运行时有效地最小化球差和彗差，从而产生较小的聚焦光斑。可最大程度地减少像差并提供较小的聚焦光斑。与单透镜不同，这将导致焦距恒定，而与光圈无关，并且离轴性能更好。在任何可见光波长的单色应用中，消色差透镜均优于单透镜。

参数

• 透镜类型
  Achromatic Doublet
• 直径
  50.8 mm
• 增透膜
  400-700 nm

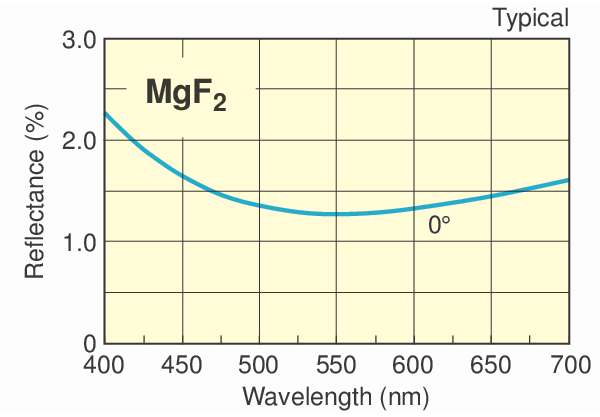

• 涂层类型
  Visible Single-Layer MgF2
• 损伤阈值
  1.0 J/cm2 @ 1064 nm, 10 ns , 10 Hz
• 透射
  T>95%
• 透镜材料
  N-BK7/N-SF5
• 表面质量
  40-20 scratch-dig
• 表面精度，不规则性
  λ/4
• 表面精度，功率
  1.5 λ
• 有效焦距
  150 mm
• 后焦距
  143.5 mm
• F/＃
  3
• 曲率半径
  88.664 mm
• 半径 2
  -69.678 mm

• 半径 3
  -215.188 mm
• 边缘厚度
  7.3 mm
• 中心厚度
  12.5 mm
• 厚度，中心 1
  9.5 mm
• 厚度，中心 2
  3.0 mm
• 方向
  Steepest convex surface should face the infinite conjugate
• 设计波长
  589 nm
• 对中
  ≤3 arc min
• 直径公差
  +0/-0.1 mm
• 焦距公差
  ±2.0%
• 中心厚度公差
  ±0.4 mm
• 通光孔径
  90% of central diameter
• 清洁
  See How to Clean Optics
