NEWPORT   优铂特    KBX022AR.14      可见光N-BK7双凸透镜

双凸透镜，N-BK7，12.7 mm 直径，12.7 mm EFL，430-700nm

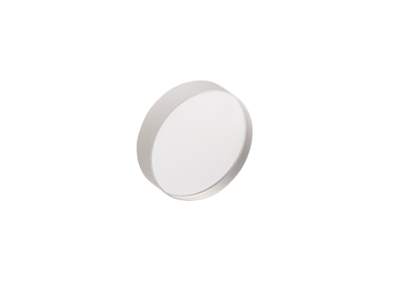

KBX022AR.14 N-BK7双凸透镜是镀有430至700 nm增透膜的N-BK7双凸透镜，直径为1/2英寸（12.7 mm），有效焦距为12.7 mm。 它旨在满足激光电光应用的严苛要求。Newport的N-BK7精密双凸透镜是由精密退火的光学玻璃制成，并使用主测试板抛光至严格的公差，以确保最小的波前畸变。

参数

• 透镜形状
  Bi-Convex
• 直径
  12.7 mm
• 透镜材料
  N-BK7

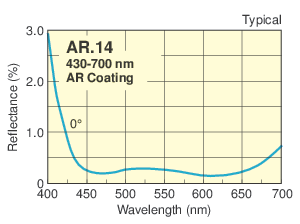

• 增透膜
  430-700 nm
• 涂层类型
  Visible Multilayer
• 涂层代码
  AR.14
• 损伤阈值
  7.5 J/cm2, 10 ns pulses, 10 Hz at 532 nm
• 表面质量
  40-20 scratch-dig
• 表面精度，不规则性
  λ/4
• 表面精度，功率
  1.5 λ
• F/＃
  1

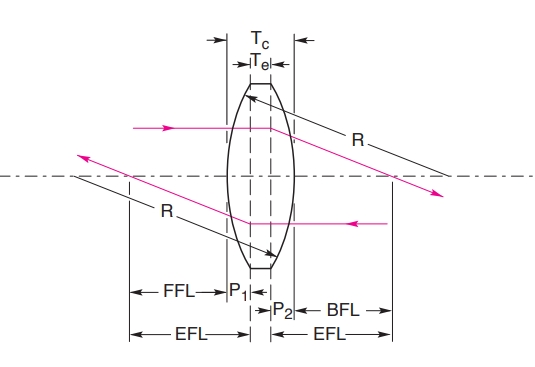

• 有效焦距
  12.7 mm
• 后焦距
  10.26 mm
• 曲率半径
  11.868 mm

• 边缘厚度
  3.0 mm
• 中心厚度
  6.680 mm
• 主平面 1
  2.43 mm
• 主平面 2
  -2.43 mm
• 设计波长
  589 nm
• 对中
  ≤3 arc min
• 倒角
  0–0.8 mm face width
• 倒角公差
  45° ±15°, typical
• 焦距公差
  ±1 %
• 直径公差
  +0/-0.1 mm
• 中心厚度公差
  ±0.1 mm
• 通光孔径
  ≥central 90% of diameter
• 清洁
  See How to Clean Optics
