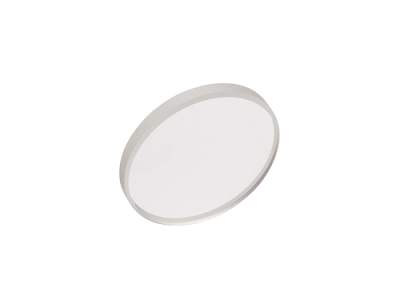

NEWPORT   优铂特     SPX062AR.1    1064 nm高能平凸透镜

平凸透镜，熔融石英，25.4 mm，75 mm EFL，AR.1 镀膜

SPX062AR.1高能熔融石英透镜是一款镀有AR.1（在1064 nm），直径1英寸（25.4 mm）的HPFS 7978平凸透镜，透镜在546.1nm处的有效焦距为75.0 mm。它的设计旨在用于在标准等级熔融石英中性能不佳的高频激光脉冲。与标准的熔融石英材料相比，特殊等级的熔融石英Corning HPFS 7978存在非常低的羟基分子，这导致较少的激光吸收并大大减少透镜内部损坏的可能性。

参数

• 透镜形状
  Plano-Convex
• 直径
  25.4 mm
• 透镜材料
  HPFS 7978
• 增透膜
  1064 nm
• 涂层代码
  AR.1

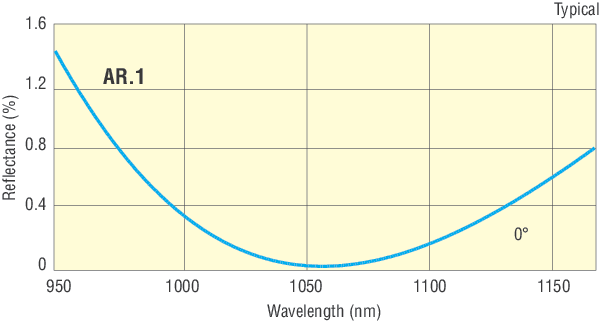

• 反射率
  Ravg<0.25% @ 1064 nm
• 损伤阈值
  15 J/cm2, 20 nsec pulses, 10 Hz at 1064 nm
• 表面质量
  15-5 scratch-dig
• 表面平面度
  λ/10
• 表面精度，不规则性
  λ/8
• 表面精度，功率
  1.5 λ
• F/＃
  3
• 有效焦距
  75.0 mm

• 后焦距
  71.30 mm
• 曲率半径
  34.506 mm
• 边缘厚度
  3.0 mm
• 中心厚度
  5.408 mm
• 设计波长
  546.1 nm
• 倒角
  0–0.8 mm face width
• 倒角公差
  45° ±15°, typical
• 焦距公差
  ±1 %
• 直径公差
  +0/-0.1 mm
• 中心厚度公差
  ±0.1 mm
• 通光孔径
  ≥central 90% of diameter
• 清洁
  See How to Clean Optics
