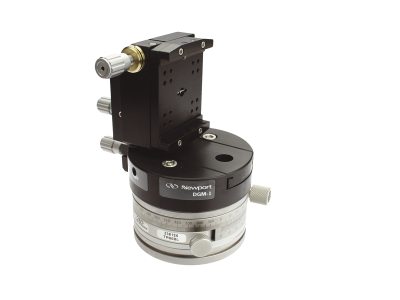

NEWPORT 优铂特 DGM-1 可调衍射光栅安装座
衍射光栅安装座，12.5 毫米，25 毫米，50 毫米
DGM-1是的专为精确定位衍射光栅而设计的。该安装座能固定尺寸为12.5 mm，25 mm或50 mm的正方形或矩形光栅，厚度均为6 mm。无论光栅大小，其独特的夹具设计使光栅始终位于安装座的旋转中心。该安装座提供四个自由度的调节选项来实现校准。俯仰角和翻滚角的角度调节由两个精度为100tpi螺纹驱动，并且线性X轴调节允许光栅位于偏航旋转控制方位的中心。所有的调节都是可锁定的。DGM-1附带一组BR4束带和两个BR-U夹具，可以安装到如UMR8.25平台等光学平台或其他平台。
参数
调节
z, θx, θy, θz
驱动方式
Knob, locking
调节螺纹
100 TPI
行程范围
10 mm
角度范围
±4°
俯仰/倾斜灵敏度
4 arc sec
