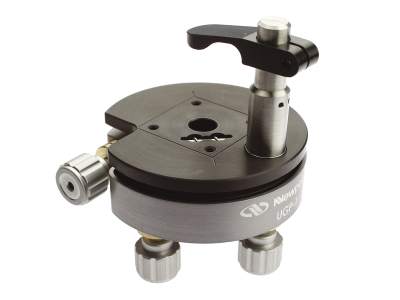

NEWPORT 优铂特 UGP-1 万向三轴光学元件倾斜调整架
万向棱镜调整架，Ultima ，1 英寸，100 TPI 调节螺钉
新型UGP-1 ULTIMA万向倾斜调整架提供了三个倾斜调整轴，并采用了Newport专利技术来提供真正的万向运动。 旋转中心点位于安装表面上方0.5英寸（12.7毫米）处。第三个旋转螺距轴可在一定范围内提供精度调节，从而使UGP-1成为对准1英寸（25.4毫米）分光镜的理想解决方案。为了与圆柱形和矩形光学元件或0.5英寸（12.7毫米）的立方体一起使用，提供了适配器套件。一个可锁定的高精度100 TPI调节螺钉驱动每个轴。铝制旋钮为六角拉孔，可与5/64（M2）内六角扳手一起使用，以提高位置灵敏度。集成的可调节夹臂提供了一种固定光学元件的安全方法。建议将其安装到PS系列立柱上，以获得最佳稳定性。

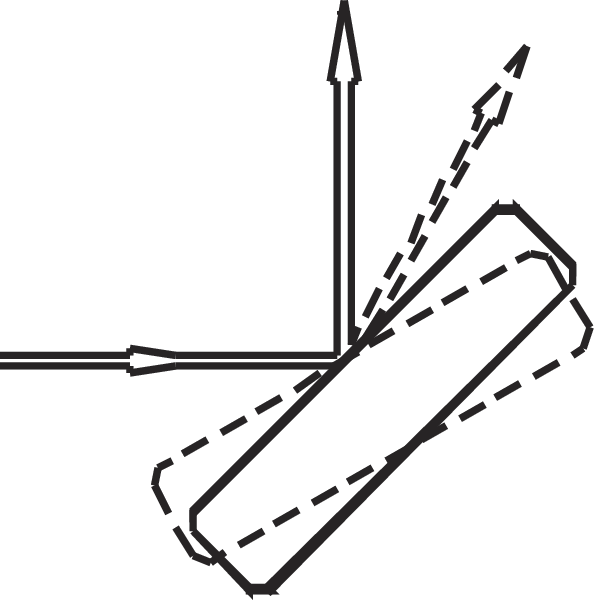

万向设计使光束平移最小化
这种万向调整架具有与光学元件反射表面中心相交的旋转轴，可消除在调整期间不必要的线性光束平移。如果您不希望在调整后延长或缩短光路长度，此设计尤为重要。该精密调整架提供一个位于安装表面上方 0.5 英寸 (12.7 mm) 的旋转中心点。第三个旋转偏航轴提供 ±5°范围内的精密调整，使 UGP-1 成为 1 英寸 (25.4 mm) 分束光学器件或棱镜精密对准的理想解决方案。

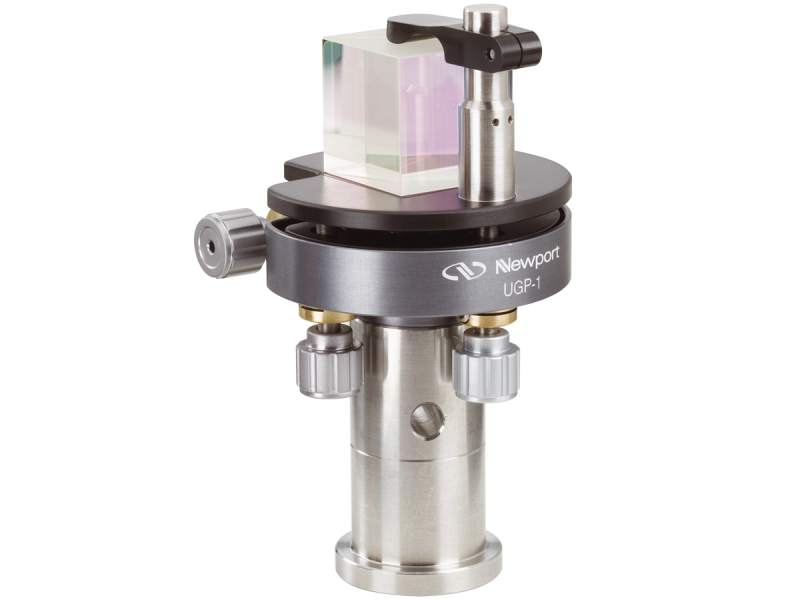

光学接杆安装
UGP-1 调整架具有用于安装到光学接杆的 8-32 或 M4 螺纹通孔。为了获得最佳稳定性，建议如图所示安装到 PS 系列光学基座上。
集成的锁定机制

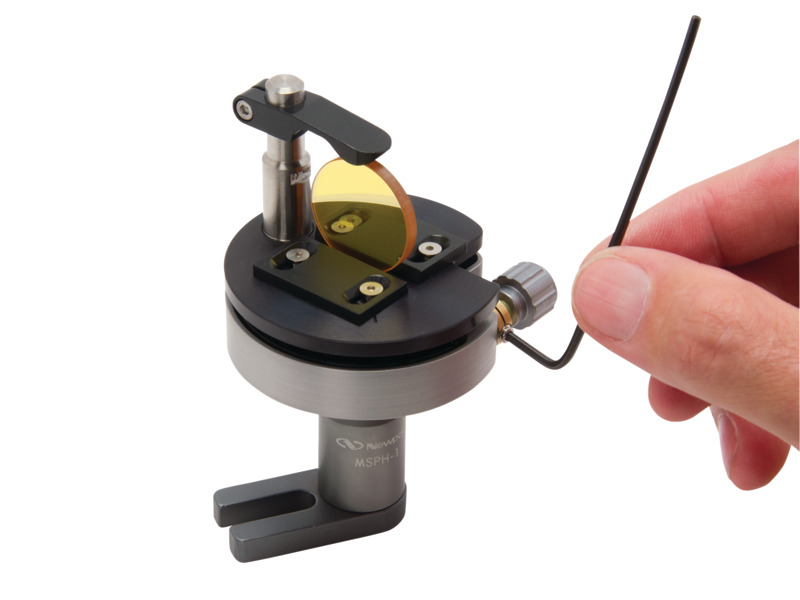

一个可锁定的高精度 100 TPI 调节螺丝驱动每个轴。铝制旋钮为六角孔，可选择与 5/64 (M2) 艾伦内六角扳手配合使用，从而提高位置灵敏度。集成的可调夹臂提供了一种固定光学器件的安全方法。
不仅限于安装棱镜

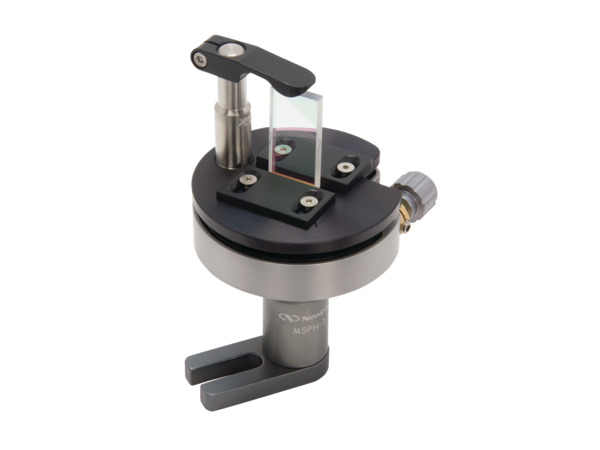

借助 UGP-KIT 适配器，您可以将矩形光学元件、球面光学元件和较小的 1/2 英寸棱镜安装到 UGP-1 调整架上。
参数
调节类型
Adjustment Screw
角度范围
±5°
灵敏度
7 arc sec
