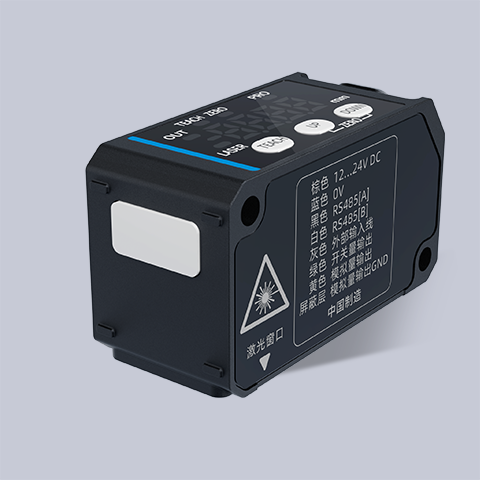

SSZN SD-C400 激光位移传感器
产品介绍
一体式机身，超小尺寸适用各种安装环境，有着丰富的通讯方式
技术规格
型号
| SD-C400 |
| 参考距离（CD） | 400mm |
| 测量范围 | ±200mm |
| 光源 | 光源波长 | 655nm |
| 激光器等级 | 2类 |
| 激光器输出功率 | 1mW |
| 光点直径（光斑尺寸） | 参考距离 | Φ500μm |
|
重复精度 | 150μm(测量距离200mm-400mm） 400μm(测量距离400mm-600mm） |
| 线性度 | ±0.2%的 F.S.（测量距离200mm-400mm） ±0.3%的 F.S.（测量距离400mm-600mm） |
| 温度特性 | 0.05%的 F.S./℃ |
| 采样频率（Hz） | 100/200/1000Hz(可选3种级别) |
| 输入输出 | 通信端口 | 一个RS485(支持ModbusRTU) |
| 模拟量输出 | 1 路模拟量输出，模拟电压（0~5V）或模拟电流（4~20mA） 模拟电压或模拟电流不可切换 |
| IO 输入 | 1 路，支持激光器关闭、教导、触发、归零等功能 |
| IO 输出 | 1路，判定状态输出
|
电源电压 | DC12~24V±10% |
| 消耗电流 | 40mA以下（电源电压24V DC时）、60mA以下（电源电压12V DC） |
工作温度 | -10～50℃ |
| 储存温度 | -20～60℃ |
| 工作湿度 | 35%~85%无凝露、无结霜 |
| EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz，符合IEC 61000-4-4标准 |
| ESD防护 | 接触放电4kV、空气放电8kV，符合IEC 61000-4-2标准 |
| 振 动 | 10~55Hz、双振幅1.5mm，X、Y、Z方向各2小时 |
| 冲 击 | 500m/s²（约50G），X、Y、Z方向各3次
|
| IP 等 级 | IP67，符合IEC 60529标准 |
| 尺寸（mm） | 44.4*25*20 |
| 重量（包括线缆） | 86g |
