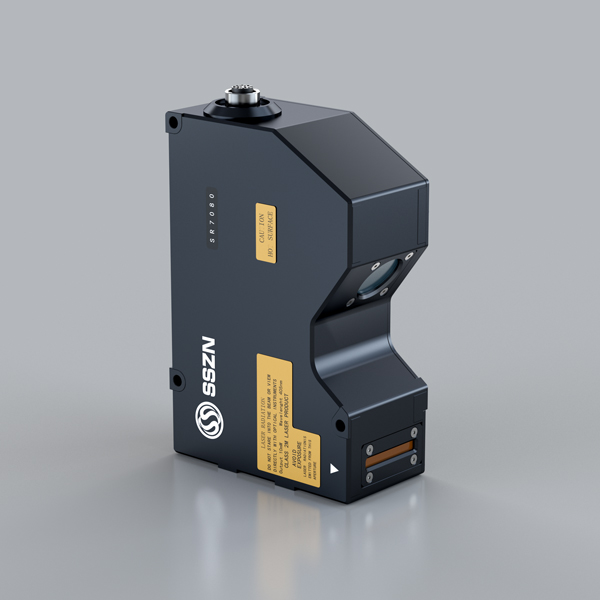

SSZN SR7080 激光三维轮廓测量仪
产品介绍
技术规格
型号
| SR7080 |
| 参考距离（CD） | 80mm |
| 测量范围 | Z 轴高度（FS） | 12mm |
| X 轴宽度 | 近端 | 57.5mm |
| 参考距离 | 60mm |
| 远端 | 62.8mm |
| 光源 | 光源波长 | 405nm蓝光 |
| 激光器等级 | 2M |
| 激光器输出功率 | 10mW |
| 重复精度 | Z 轴（高度） | 0.4μm |
| X 轴（宽度） | 5μm |
| 线性 | Z 轴（高度） | ±0.05%的F.S. |
| 轮廓数据间隔 | X 轴（宽度） | 20μm |
| X 轴轮廓点数 | 3200
|
| 反射角度（°） | 37 |
| 扫描速度（Hz） | 2500~10000 |
| 尺 寸(mm) | 143.5×93×48 |
| 重 量（g） | 730 |
| 温度特性 | 0.02%的 F.S./℃ |
| 编码器输入 | 支持单端、差分编码器 |
| 输入输出 | 1个100Base-TX/1000Base-T以太网接口 |
| 工作温度 | 0～50℃ |
| 储存温度 | -20～70℃ |
| 工作湿度 | 35%～85% 无凝露 |
| ESD防护 | 接触放电4kV、空气放电8kV，符合IEC 61000-4-2标准 |
| EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz，符合IEC 61000-4-4标准 |
| 冲 击 | 每轴50Gs/3ms，符合IEC 68-2-27 Ea标准 |
| 振 动 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc 标准 |
| 外壳防护等级 | IP67，符合IEC 60529标准 |
