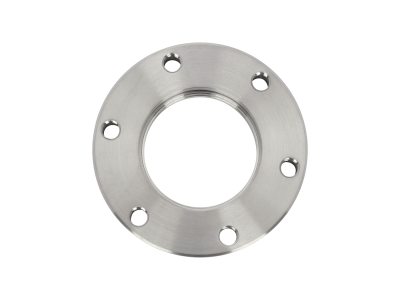

100883027钻孔CF法兰具有用于1-1/2英寸外径真空管的孔，用于在超高真空（UHV）管道应用中将管道连接到2-3/4英寸CF法兰。这种无限旋转的CF法兰简化了与不可旋转CF法兰螺栓孔的对准。它具有六个1/4-28螺纹法兰孔，可使用1/4-28螺栓连接法兰。88系列CF型接头是超高真空（UHV）应用的标准。他们使用放置在两个刀刃之间的平垫圈来提供真空密封。配合法兰具有相同的轮廓，即它们是无差别的，从而无需存储两种类型或担心兼容性。88 CF系列组件适用于10-13 Torr以下的超高真空应用，以及-196°至500°C的温度。选择法兰，密封件，螺钉和螺母的材料特性，以便在宽温度范围内提供高性能。尺寸从最小1-1/3到4-5/8英寸的可旋转和不可旋转法兰都有几种孔径可供选择，以适应各种真空管道直径。通过在两个法兰面之间插入垫片，然后用螺栓固定组件，从而连接CF组件。螺栓应沿对角线拧紧，而不是沿圆周顺序拧紧，以确保牢固的真空密封。通过重复使用组件和英寸尺寸的短管，套筒和管子，组装具有成本效益。极简操作设计始终如一地提供防漏接头。
