NEWPORT 优铂特 100318805-L   ISO-KF Vacuum Flange Clamps

铰接法兰夹具，NW16尺寸ISO-KF真空法兰，铝制

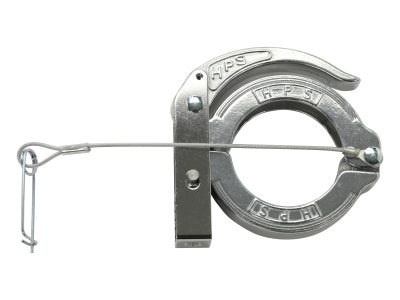

100318805-L法兰铰接夹用于连接NW40尺寸的ISO-KF真空法兰。这款铝制铰接夹使用简单方便，具有足够的密封力以完全压缩O形圈，因此法兰和定心环是金属对金属的。重型弹簧通过正面锁定的自动调节夹具，支持全方位的生产公差变量。可以插入一个销钉，以防止意外释放肘节杆。对于必须频繁拆卸夹具的情况，例如测漏实验或者计量校准，铰接夹是理想的选择。这款型号包含一个挂在绳上的固定销钉。销钉已固定好，因此不会被意外卸下，挂绳可以防止销钉丢失。31系列ISO-KF真空组件是为在次大气压下使用而设计的，并且使用国际标准组织（ISO）定义的标准接口尺寸，从而使其可以与其他符合ISO-KF的组件互换。31系列组件可以用作模块化构件，以创造真空管道系统。IS-KF法兰是 "中性"的，带有对称密封圈，因此部件是可以旋转的。通过在两个法兰面之间插入定心环并且用法兰包围夹将其固定，将ISO-KF真空法兰连接在一起。

参数

• 组件类型
  Flange Clamp
• 系列
  Series 31
• 材料
  Aluminum
• 法兰类型
  ISO-KF
• 法兰尺寸
  NW40
• 厚度
  0.75 in. (19.05 mm)

• 机制
  Toggle with Lanyard
• A
  124 mm
• B
  84 mm
• C
  19.05 mm
