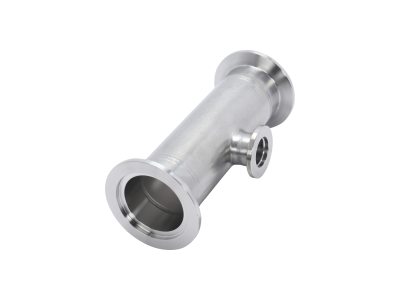

NEWPORT 优铂特 100318405   ISO-KF Flange Reducing Tee Fittings

异径三通接头，NW40 ISO-KF通孔端口，NW16 ISO-KF分支

100318405异径三通接头有NW40尺寸的 ISO-KF法兰通孔端口，和一个尺寸较小的NW16 ISO-KF分支端口，它是由304不锈钢制成的。异径三通是真空管道系统的常见组成部分，用于提供尺寸减小的90度分支。31系列ISO-KF真空组件是为在次大气压下使用而设计的，并且使用国际标准组织（ISO）定义的标准接口尺寸，从而使其可以与其他符合ISO-KF的组件互换。31系列组件可以用作模块化构件，以创造真空管道系统。IS-KF法兰是 "中性"的，带有对称密封圈，因此部件是可以旋转的。通过在两个法兰面之间插入定心环并且用法兰包围夹将其固定，将ISO-KF真空法兰连接在一起。

参数

• 组件类型
  Reducing Tee Fitting
• 系列
  Series 31
• 材料
  304 Stainless Steel
• 法兰类型
  ISO-KF
• 法兰尺寸
  NW40
• 法兰尺寸2
  NW16

• 长度
  5.12 inches (130 mm)
• A
  130 mm
• B
  34 mm
• C
  65 mm
