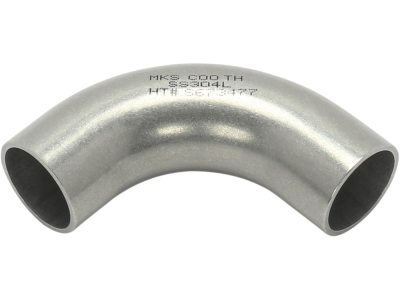

NEWPORT 优铂特 1002390WT100   Butt Weld 90 Degree Elbow with Tangents Fittings

90度弯管接头，对接焊缝，外径1英寸带切线，304不锈钢

1002390WT100 对接焊缝的90°弯管接头的外径为1.0英寸，壁厚为0.065英寸。每端包括与弯头半径相切的0.56英寸切线。所有弯头工业标准的半径均为管道外径的1.5倍。23系列真空对焊接头采用焊接，拉拔和退火的304不锈钢管制成，适用于需要最大限度减少密封接头数量的应用。不锈钢真空管在真空条件下放气少，耐化学腐蚀，经过退火处理以实现一致的无泄漏焊接，并最大程度地减少了腐蚀集中点。23系列配件设计用于内部承插焊或外部对接焊。

参数

• 组件类型
  90 Degree Elbow
• 系列
  Series 23
• 材料
  304 Stainless Steel
• 套管外径（OD）
  1.0 in.
• 壁厚度
  0.065 in.
• 模数
  2.06 in.

• 切线长度
  0.56 in.
• 弯头半径
  1.5 in.
• A
  2.06 in.
• B
  0.56 in.
