NEWPORT 优铂特 818-BB-51F 电池偏置光纤探测器
光纤-光学探测器，830-2150nm电池偏压扩展型铟镓砷，10 GHz，FC/UPC

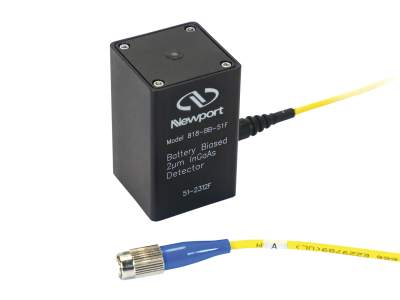

818-BB-51F 高速电池偏置光纤光学探测器具有一个有效直径40µm、上升时间28ps的扩展铟镓砷光电二极管，通过FC/UPC接头耦合到康宁单模SMF-28e光纤。它的波长范围为830nm到2150nm，能够监测掺铥（Tm）和掺钬（Ho）激光器以及其他近红外激光器。它包括一个内置电池供电的3V偏置、一个通断开关和一个SMA连接器输出。电池很容易更换，并且当不使用的时候，通过将探测器与示波器输入断开，可以延长电池的使用寿命。它可以替代过时的818-BB-50型号。
注意-这些探测器非常容易受到静电放电（ESD）的伤害。拆开包装和使用这些设备时，请使用FK-STRAP等ESD防护措施。
扩展型InGaAs 光纤探测器
818-BB-51F 配备一个直径为 0.04 毫米的高速电池偏置扩展型 InGaAs 光电探测器，其扩展波长范围为 1475 至 2100 纳米，允许监测铥 (Tm) 和钬 (Ho) 掺杂激光器和其他 近红外激光器。 探测器耦合到带有 FC/UPC 连接器的 1 米单模 SMF 28e 光纤。
直流至 12.5 GHz 带宽

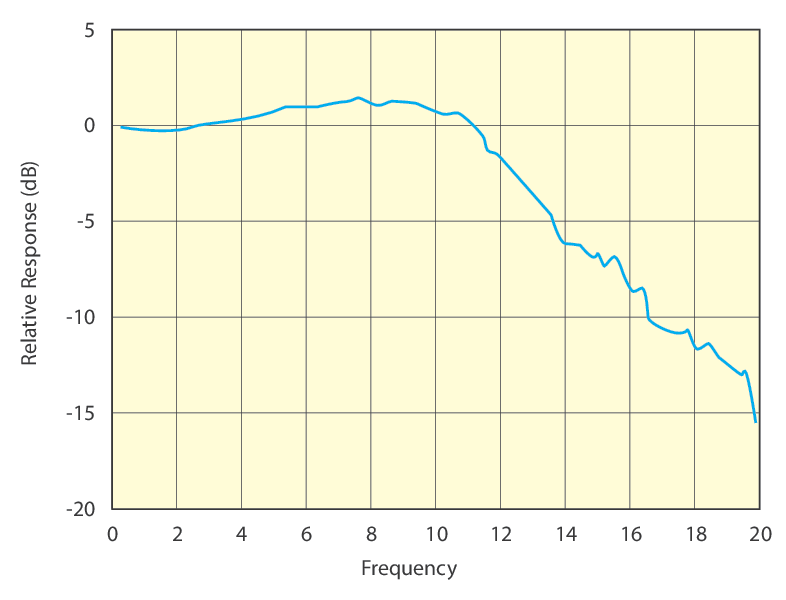

所有这些高速电池偏置光纤探测器都提供从直流到 12.5 GHz 的 3 dB 带宽。 818-BB-51F 的频率响应如下所示。
测量脉冲宽度或频率响应
这些高速检测器是用于示波器或频谱分析仪的出色光纤前端。 当端接 50Ω 到示波器时，可以测量激光的脉冲宽度。 当端接到频谱分析仪时，可以测量激光器的频率响应。
光学接杆安装
818-BB 偏置光接收器底部的 8-32 螺纹孔允许光学柱 安装。
注意进行防静电处理
这些检测器很容易受到静电放电 (ESD) 的损坏。 在开箱和处理这些设备时，请使用防静电保护措施，例如 FK-STRAP 。
参数
设备类型
Biased Detector
探头的材质
Extended InGaAs
探测器直径
0.040 mm
探测器类型
PIN
波长范围
830-2150 nm
3 dB 带宽
DC to 10 GHz

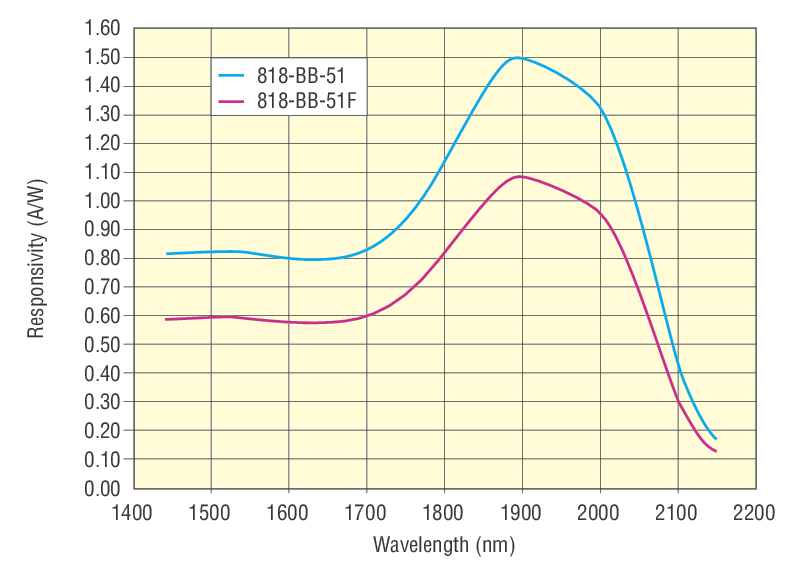

响应度
0.95 A/W @ 2000 nm
光输入
Fiber-optic (SM only)
光纤光学连接器
FC/UPC
光纤类型
Singlemode
上升时间
28 ps
NEP
<20 pW/√Hz @ 2000 nm
暗电流
<1 µA
输出接头
SMA
偏置电压
3 V
电源要求
10 mW Max.
螺纹类型
8-32 and M4
