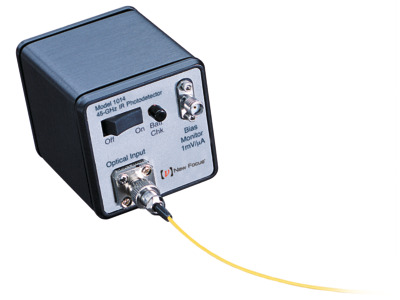

NEWPORT 优铂特 1014 45 GHz 光电探测器
光纤-光学探测器，500-1630 nm，铟镓砷光电探测器，45 GHz，FC 单模输入
1014型45 GHz InGaAs光纤光学探测器使500-1630 nm范围内的超高速测量变得容易。这个独立的模块直接连接到测试仪器，例如数字示波器、频谱分析仪和网络分析仪，以进行光波时域和频域测量。它们接收来自您的光学设备的FC光纤输入，从而无需使用有损耗和色散的高频同轴电缆。高速型号的内部壳体经过专门设计，可以保留频率响应和相位，从而在测量中提供真正的保真度。 它具有FC单模输入和Wiltron K电气输出。
超高速光电检测

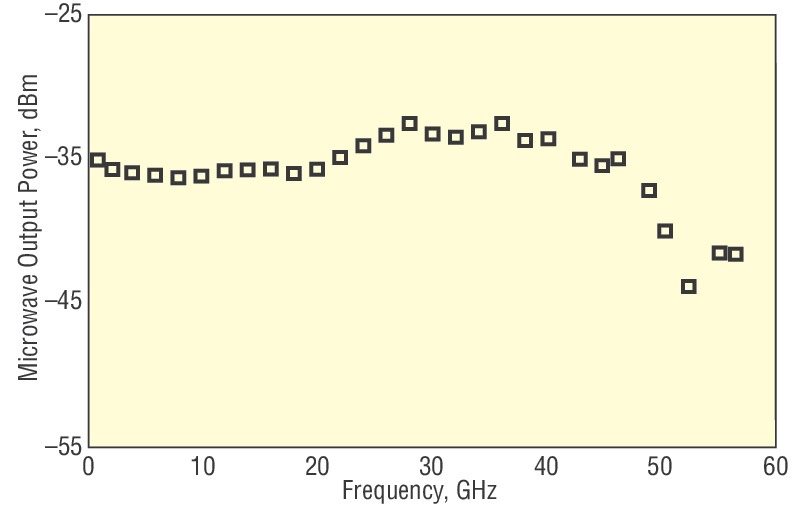

1014 型的典型频率响应。在 1.06 µm 处输入功率为 0.45 mW。 测量精度在 40 GHz 范围内为 ±1.5 dB，在 40 至 60 GHz 范围内为 ±3.5 dB。
这款高速光纤光电探测器显示出高达 45 GHz 的平坦响应，并针对频域应用进行了优化。 对于时域应用，请参阅我们的
时域光纤探测器。
全谱高灵敏度
1014 型采用 InGaAs 提供 500 到 1630 nm 的覆盖范围。
易于使用的独立模块
这些独立的模块可直接连接到测试仪器（例如数字示波器、频谱分析仪和网络分析仪）以进行光波时域和频域测量。高速探测器内壳经过特殊设计，可维持频率响应和相位信息，从而保证测量结果真实可靠。此外，光电探测器还配备了一个直流偏置监视器，其跨阻增益为 1 mV/µA，带宽为 50 kHz。
单模 FC 光纤连接器输入
这些模块从光学设备接受单模 FC 光纤输入，因此无需使用存在损耗和色散的高频同轴电缆。光纤耦合输入还可防止信号失真
电池供电
光电二极管由可轻松取得的 9V 电池进行供电。光电二极管偏压电路和电池安装在 RF 屏蔽外壳中，这样降低了由于过高电压或粗糙处理而造成损坏的风险，并且无需昂贵的 T 型偏置器。使用电池还可以避免为模块接入额外的电源线。
参数
光纤类型
Singlemode
上升时间
9 ps
NEP
45 pW/√Hz
饱和功率
2 mW
输出接头
Wiltron K
输出阻抗
50 Ω
直流偏置监测器带宽
50 KHz
直流偏置监测器跨阻增益
1 V/mA
电源要求
Internal 9-V battery
